cablaggio OBC 18 tasti

Grazie ma ho appena risolto.

Anzi a chi servisse, la leva OBC va cosi collegata:

- Pin4 (Marrone/Rosso) Connettore Bianco OBC >> Filo Giallo/Rosso Leva OBC

- Pin2 (Blu/Rosso) Connettore Nero OBC >> Filo Marrone Leva OBC



grazie.

anch'io ho il clima automatico bizona, ma non è quello che avevo chiesto.

manopole o centralina?

e ti funziona?

il marrone/rosso è giusto, ma il marrone della leva andrebbe collegato a massa, non al pin 2 dell'obc.

i colori dei fili non sono messi a caso, eh.



Secondo questo schema, il comando alle frecce è EXTERIOR LIGHT SYSTEM



e i pin incrimanti sono

Pin 2 conn.nero

Pin 4 conn.bianco



ho la centralina

Certo che funziona



e quindi?

a parte il fatto che li hai scambiati, i collegamenti e gli accessori cambiano a seconda delle versioni e delle annate, e quella guida l'ha fatta qualcuno che non ha pensato a questo, e potrebbe anche aver fatto qualche errore.

tanto per dire, il filo nero/verde del pin 1 conn. bianco, che nello schema che hai riportato andrebbe al conn. viola, secondo gli schemi elettrici, invece, va al connettore giallo dell'imobilizer.

questo perchè solo il compact ha il connettore viola in questione, mentre tutti gli altri modelli ce l'hanno giallo.

e sugli schemi elettrici, il filo blu/rosso del pin 2 conn. nero non va alla leva.



allora dovresti avere anche il relè clima, amenochè non sia un postmontaggio anche quella.

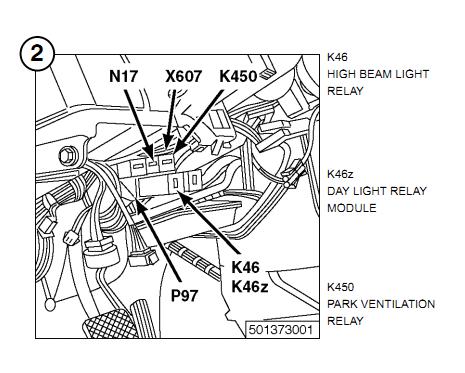

sugli schemi c'è quest'immagine:



il k450 è il relè che interessa a te, e c'è anche il connettore che dicevi, dovresti riuscire a individuarlo.

son contento che la leva funzioni, ciò non toglie che quello non è il collegamento giusto.

io se fossi in te, lo eliminerei, prima che capiti qualcosa all'obc.

poi fai te.



ok domani do un occhiata

Mi sai dire come collegare la leva correttamente?

Grazie



come dicevo sopra, il marrone/rosso è giusto come l'hai collegato, mentre il marrone va semplicemente collegato a massa.



forse mi sono spiegato male,

il marrone della leva è collegato alla massa io ho solo aggiunto al marrone e quindi alla massa il cavo blu/rosso del connettore nero.

ho fatto questo perche seguendo i cavi dell bottone BC sulla leva ho notato che i due cavi uscenti dalla leva (e quindi riferiti al bottone BC) sono collegati uno al filo giallo/rosso e l' altro al filo marrone della leva.

Percui ho pensato che i cavi dell' OBC (exterior lights) andassero collegati proprio su giallo/rosso e su marrone. Dopodicche facendo le varie prove ha funzionato per come ho detto nel post #181



ah ecco, infatti non avevi detto che il marrone l'avevi collegato anche a massa.

allora è solo il filo blu/rosso che è fuori posto.

per il pulsante della leva basta solo il marrone/rosso dell'obc.



Mi intrometto nella discussione....

Per quanto riguarda la funzione "code" il tasto funziona indipendentemente se lo colleghi o meno...io all'inizio avevo collegato solo la temperatura esterna e funzionava se lo premeva...lampeggiava anche il led e mi faceva inserire e settare il codice...Poi ho provato diverse volte a collegarlo ma senza risultato: ho provato a inserire il filo nel pin 15 del connettore giallo, ho provato a collegarlo con il filo nero verde del connettore giallo ma senza risultati; l'ultima prova che mi rimane da fare è quella di recuperare un connettore da un'altra centralina ews e metterla al mio filo in modo da fargli fare contatto in maniera sicura...

Per quanto riguarda i consumi e autonomia invece Tony come hai fatto? sono reali o sballati?



@ aldin:

anhe a me all' inizio con solo il sensore della temperatura montato funzoinava. Dopo che ho cablato tutto a parte il cavo dietro la glove box il tasto se premuto non visualizza nulla.

Per quanto riguarda i consumi ancora sto effettuando dei test e sembrerebbe che il computer mi indichi qualcosina in più, Credo un litro in più ogni 100 Km



strana questa cosa...

io non ho collegato il filo del code, quello del gong che va dietro al quadro (il gong non mi funziona ma non credo sia quello il problema) e poi il filo che va al relè clima perchè non ce l'ho..

Per curiosità la leva obc dove l'hai trovata?!!?

Comunque per quanto riguarda i consumi ho provato a correggere il fattore dei consumi (era impostato su 750) ho messo 1000 ma mi ha aumentato i consumi...ho provato a rimettere 750 ma non so perchè ora non mi memorizza più i cambiamenti... /emoticons/sad@2x.png 2x" width="20" height="20" />



Trovata su ebay.co.uk pagata 1,5 $ piu spese /emoticons/biggrin@2x.png 2x" width="20" height="20" />



praticamente ti è costata più la spedizione che la leva... /emoticons/biggrin@2x.png 2x" width="20" height="20" />



Esatto se vuoi saperla tutta ho speso:

Leva OBC 1,50 + Retrovisore Fotocromatico 2,50 + Spedizioni = 16 € /emoticons/biggrin@2x.png 2x" width="20" height="20" />



Hai fatto proprio un affare..ho visto l'altra tua discussione e sia la leva che lo specchio sembrano in ottime condizioni! io invece è parecchio che cerco la leva ma nulla...



Nienta ho controllato e nel posto evidenziato dall' immagine non c'è . c'e solo il k46 e k46Z.....

non è che per caso essendo (Forse) un post-montaggio sia imboscato da qualche parte?



se non c'è, allora non ce l'hai; tranquillo che non sei l'unico.

e anche se fosse un post-montaggio, dubito che lo abbiano messo.

in fondo, non è una cosa necessaria.



Salve,

ma sarebbe possibile montare un OBC 18tasti sulla mia E36 318is del 1992 che ne è completamente sprovvista (ha solo l'oroolgio analogico)
