Upgrate Specchio Elettrocromo....chi mi traduce il WDS?

ho per le mani uno specchio elettrocromo, solo che va portato in vita.

partendo dal presupposto che tutto viene alimentato dalla plafoniera...(meno che il segnale radio visto che senza plafoniera chiudevo e aprivo tranquillamente)

il mio attuale ha 3 cavi...ipotizzo siano
- massa
- alimentazione
- segnale radio (apertura e chiusura porte)

il nuovo presenta almeno 2 cavi in più, visto che ha
- led antifurto (fa lo stesso)
- funzione di oscuramento

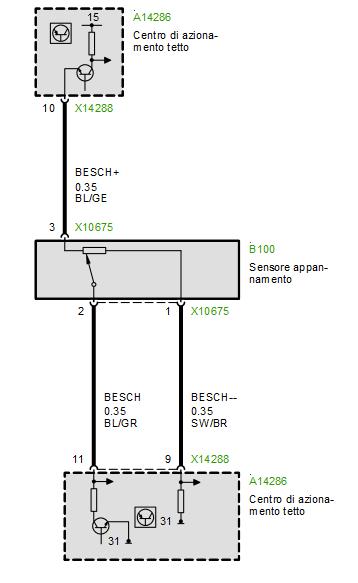

sul WDS arrivo a qui...

http://wds.spaghetticoder.org/it/svg/sp/SP0000026709.svg?m=e8790

chi mi sa tradurre il tutto...?

grazie



ma già lui dovrebbe prendere l'alimentazione dalla plafoniera....



capito...oggi ho il vecchio in mano...nel week rismonto il nuovo



montato e collegato...ma non funziona una mazza....

al 99% manca il cavo che mi abilita la funzione, visto che lo specchio e la plafoniera arrivano dalla stessa auto...manca proprio il cavo di collegamento che è rimasto il mio



ho il mio vecchio in mano....

5 cavi....

- marrone scuro - pin 10

- verde - pin 9

- marrone chiaro - pin 8

- rosa (o panna) - pin 7

- viola - pin 2

specchio con nessuna funzione.....



mh.....infatti il wds parla solo del fotocromatico...

ma sull'etk ci sono una sfilza di specchi in base alle funzioni e frequenza.

dai, quando ho 2 minuti liberi smonto plafoniera e specchio e segno tutti cavi e pin....

intanto grazie mille



ieri ho riaperto tutto....riepilogo:

il mio vecchio specchio - 5 cavi....

pin 10 - marrone scuro

pin 9 - verde

pin 8 - marrone chiaro

pin 7 - rosa (o panna)

pin 2 - viola

nuovo specchio - 9 cavi...

pin 10 - marrone scuro

pin 9 - verde

pin 8 - marrone chiaro

pin 7 - giallo (forse il rosa panna sbiadito sopra)

pin 5 - grigio

pin 4 - viola

pin 3 - rosso

pin 2 - bianco

pin 1 - nero

il mio vecchio cavo che si aggancia allo specchio

pin 10 - nero/marrone

pin 8 - rosso/marrone

pin 2 - colore non pervenuto....modifico dopo pranzo

connettore 1 della plafoniera (cavi vecchi) partendo da quello di sx

pin 1 - verde

pin 2 - marrone/verde

pin 3 - verde/giallo

pin 4 - rosso/giallo

connettore 2

pin 10 - verde/giallo

pin 9 - nero/marrone

pin 8 - rosso/marrone

pin 7 - marrone chiaro

pin 6 - giallo/marrone

pin 11 - verde/grigio

connettore 3

sembra un grosso cavo marrone e basta

connettore 4

distribuisce la corrente al pack luci del cielo

il succo è semplice...

prima avevo 3 cavi che alimentavano i 5 dello specchio....

ora o gli stessi 3 che me ne alimentano 9......manca qualcosa



...ce cos'è il sensore appannamento???????

io al momento ho sensori luci e pioggia sull'auto e niente tetto...

per i colori ci può stare...ero a far luce con l'accendino e l'auto ha i sui anni...

il nuovo specchio aveva anche il led antifurto...magari ti tornano meglio qualche filo

quindi in teoria basta un cavo....

il tester c'è...che mi deve segnare? parla pure tecnico che riporto a mio padre e fra quelli che parlano arabo vi capite.

ora mi basta capire che azzo di cosini entrano nei due connettori. il wds non dice il codice??

ah...

infinitamente grazie



Allora il sensore a memoria c'é...figo!

Per l'antifurto io ne sono sprovvisto, é il nuovo specchio ad avere il led (la macchina su cui montava l'aveva) sarebbe stato carino un suo lampeggio a macchina spenta, ma non ne faccio un caso.

Quindi alla fine meglio se lavoro solo sul fotocromo...sett prox sono a casa e vedo di far tutto

Grazie mille!



ma chè...non riesco a trovare i pippolini che si inseriscono nei due connettori...

forse quella della plafoniera si, ma l'altro...nada



un applauso a makepalle2002!!!

funziona, casini per trovare i micro connettori ma alla fine, grazie al mitico magazziniere bmw, trovati e montato!

tutto ok!
