TUTORIAL - Postmontaggio vano portaoggetti cruscotto E87 !

Discussione in 'BMW Serie 1 E81/E82/E87/E88' iniziata da Alessandro88, 21 Marzo 2013.

  1. Alessandro88

    Alessandro88 Aspirante Pilota

    38
    15
    22 Novembre 2012
    Reputazione:
    16.241
    BMW Serie 1 116I
    Buonasera
    Ecco come promesso il tutorial

    Siccome avevo bisogno di più spazio per riporre le varie cose sulla mia E87, ho deciso, dopo aver installato il bracciolo portaoggetti, di cimentarmi nel montaggio del vano portaoggetti sul cruscotto

    In BMW costa nuovo circa 80euro + IVA

    Io ho agito diversamente..
    Sulla baia tedesca ( :sbav: ) ho vinto un asta e me la son portata a casa a 35 euro ( spedizione DHL tracciabile inclusa...in pratica ho pagato di piu la spedizione che il vano in se :eek: )

    Per procedere al montaggio, abbiamo bisogno anche di 4 clip da M5 come queste ( foto del web ) :

    [​IMG]
    In oltre servono 4 viti da M5 x 20 millimetri
    E la famosa DIMA che ci aiuterà a tracciare i segni per tagliare il cruscotto..

    Ovviamente acquistando il vano usato, non viene fornita
    Va quindi reperita
    Un utente del forum mi ha passato una scansione, ma non son riuscito a stamparla nelle dimensioni esatte, ho quindi preferito acquistarla a 3 euro sped inclusa sulla baia...

    Una volta che si ha tutto l'occorrente si può iniziare =D>=D>

    Per quanto riguarda l'illuminazione ho voluto prepararmi un impianto artigianale a led
    Adoro i led, tutta la mia macchina è illuminata a led :mrgreen:

    Mi sono procurato 9 led da 3mm bianchi a alta luminosità, con resistenze per 12V
    E un microinterruttore per accendere/spegnere la luce

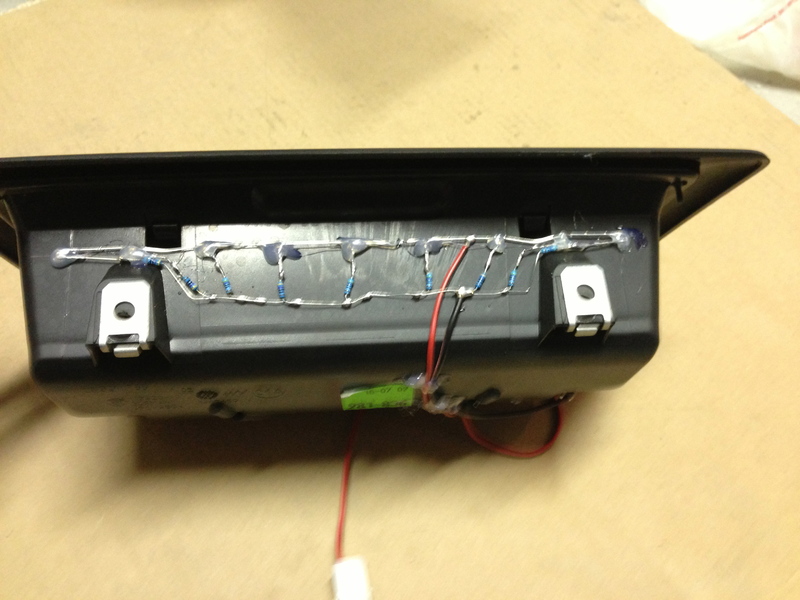

    Li ho montati cosi, bucando direttamente il vano con un trapano a colonna, facendo buchi da 3mm quidistanti
    [​IMG]

    Ho usato led da 3mm perchè son sufficentemente corti da non sporgere troppo all'interno del vano, senza quindi dare fastidio

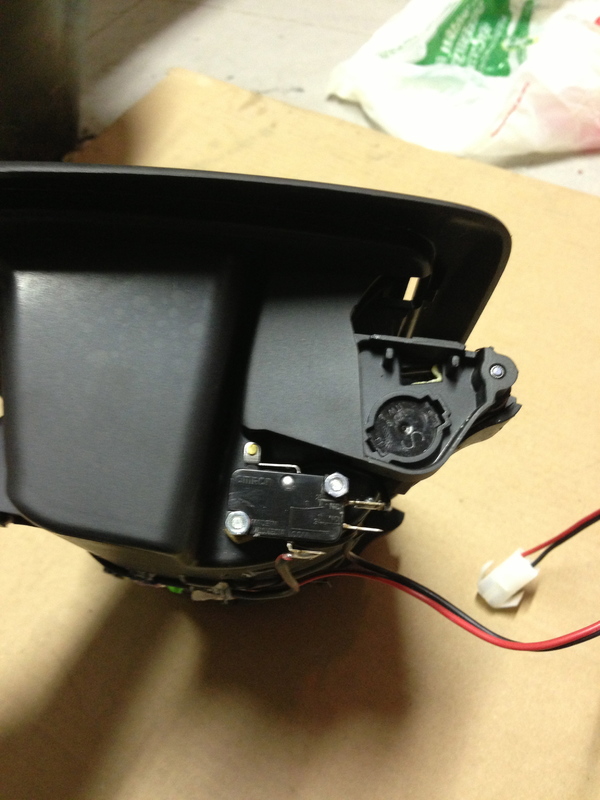

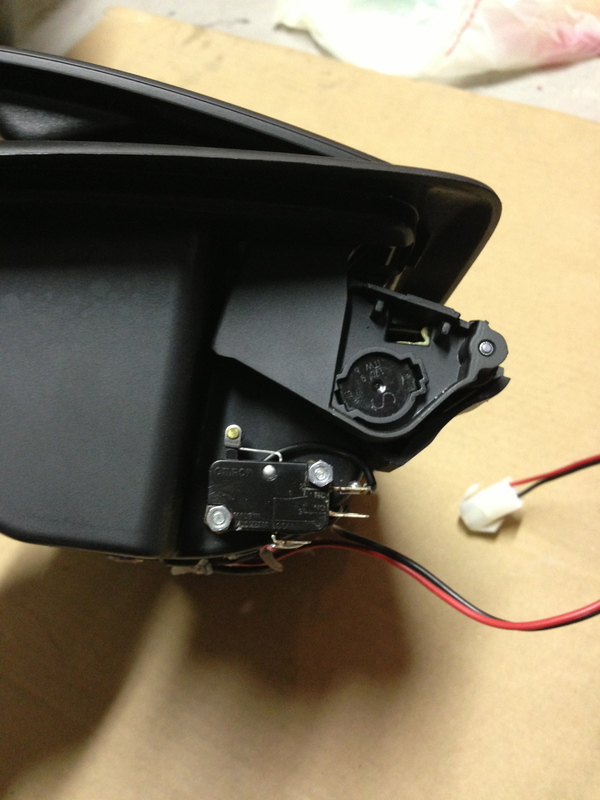

    Ho montato il microinterruttore a rotella di lato, in modo che venisse premuto e non premuto aprendo/chiudendo il vano
    In questo modo quando :
    La rotella è premuta = vano chiuso = contatto aperto = LUCE SPENTA
    La rotella non è premuta = vano aperto = contatto chiuso = LUCE ACCESA

    [​IMG]
    [​IMG]

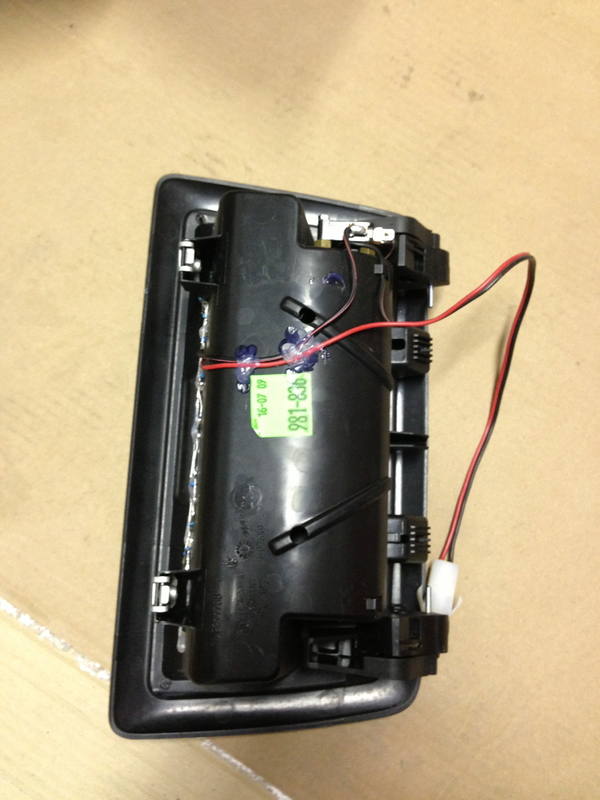

    In ultimo ho fissato i vari cavi con della colla a caldo e montato un connettore ( quello bianco ) sul cavo
    Cosi da avere la possibilità di poter staccare i cavi per rimuovere il vano
    Dall'altro capo del connettore ho collegato circa un metro di cavo che servirà dopo

    [​IMG]

    Saliamo in macchina !!!!

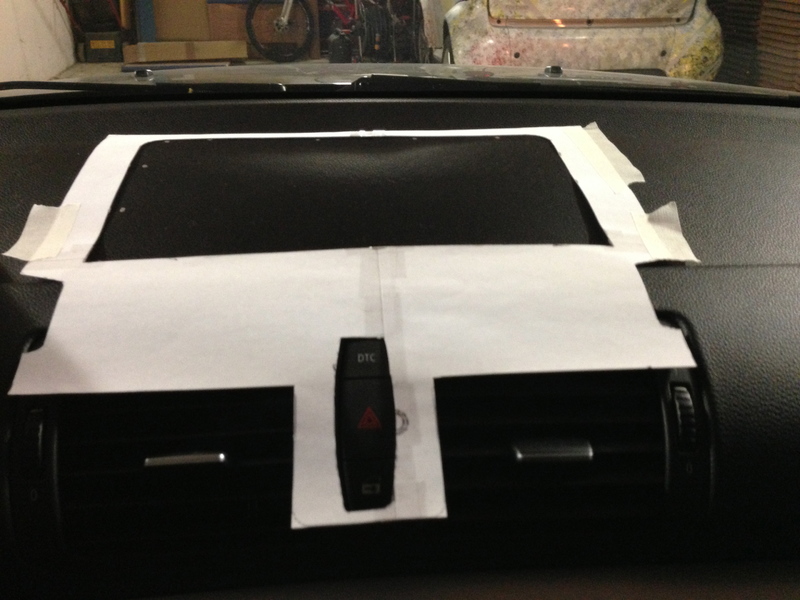

    Posizioniamo la dima, centrandoci con i tre bottoni nelle boccole dell'aria, come in foto

    [​IMG]

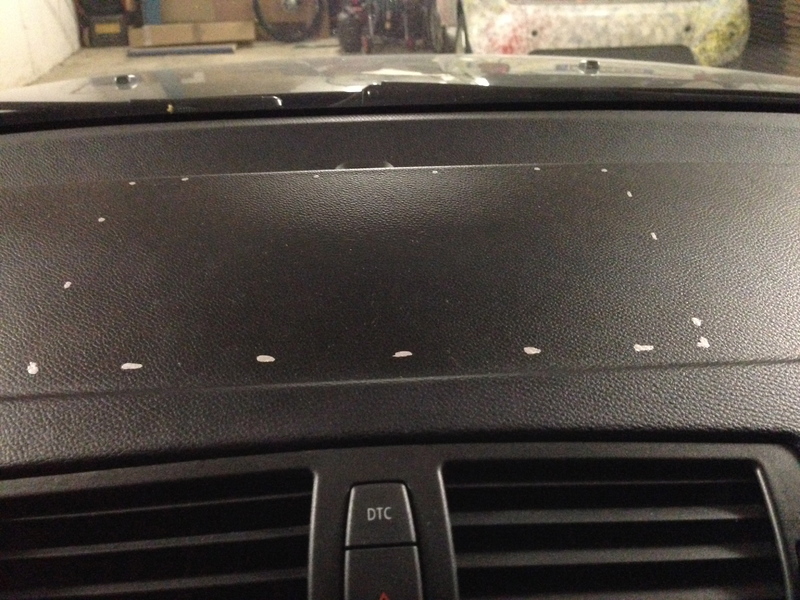

    Con un pennarello ( non nero ! ) tracciamo le linee per targliare

    [​IMG]

    Per lavorare meglio, e sporcare meno ho coperto gran parte degli interni con dei celofan e ho rimosso il corpo delle bocchette dell'aria, utilizzando un cacciavite di plastica, semplicemente facendo leva
    Questa procedure di rimozione servirà anche poi, per fissare il vano

    Quindi, armati di DREMEL con una bella lama nuova iniziamo piano piano a tagliare!!
    Ci vuole circa un quarto d'ora facendo tutto per bene, va tagliato piano piano, senza avere fretta
    Per tagliare gli angoli se si fa fatica, si può usare la lama di un seghetto a mano, tanto dentro NON CE NIENTE, NON CE RISCHIO DI TAGLIARE O ROVINARE QUALCOSA CHE NON VEDETE

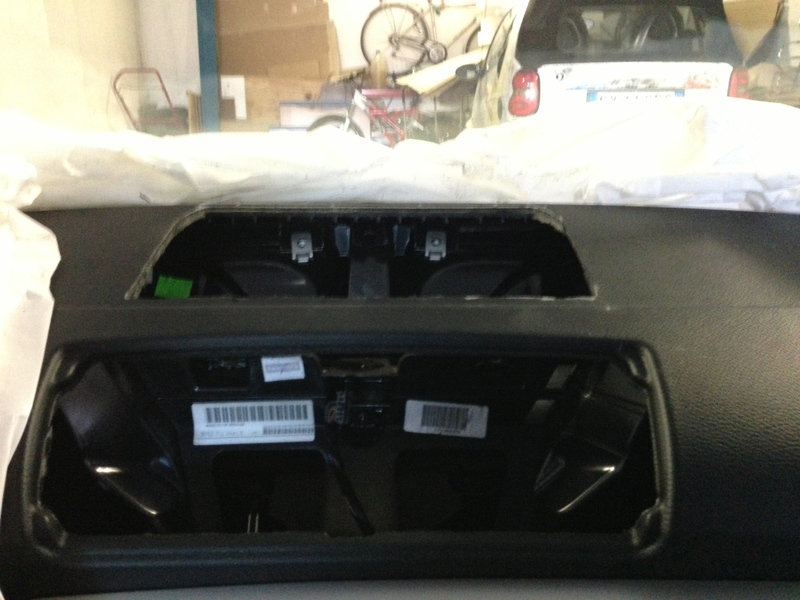

    Fatto ciò, rimuoviamo la parte da eliminare e ci si presenta questa scena :

    [​IMG]

    Ogni cruscotto è predisposto per poter accogliere in un secondo momento il vano portaoggetti o il navigatore, infatti troverete due agganci in plastica ( in alto nel foro ) su cui montare le due clip da M5 rimaste

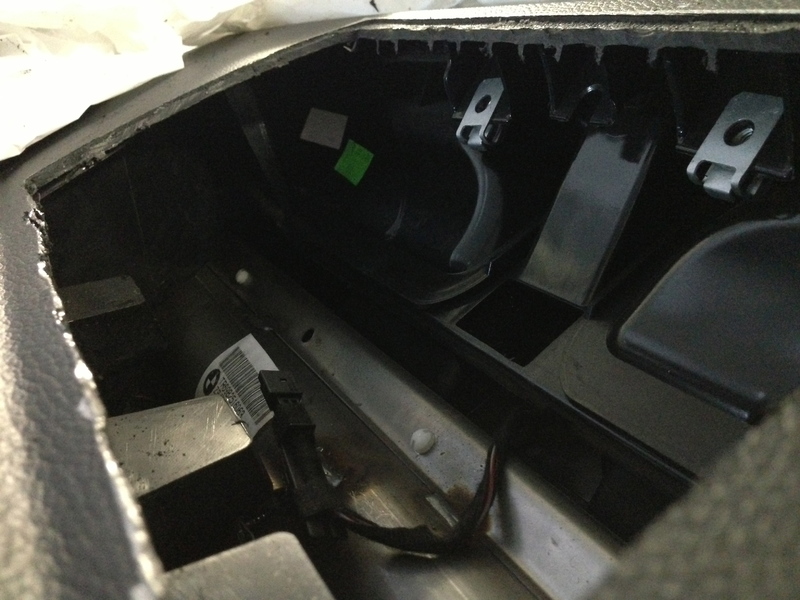

    All'interno del vano troverete un cavo :

    [​IMG]

    Non so a cosa serve, ma so dirvi a cosa NON serve
    NON PORTA LA CORRENTE PER ACCENDERE LA LUCE ALL'INTERNO DEL VANO

    Ho misurato con il tester, in qualsiasi maniera, con/senza chiavi, macchina accesa ecc ecc.... boh](*,)

    Poco male, prendiamo la corrente dal cruscotto sopra ai piedi del passeggero.
    E' anche meglio, perchè protetta da fusibile e, soprattutto, dopo un po che è accesa si spegne automaticamente...cosi non rischiamo di scaricare la batteria.

    Per fare questo non ho foto, ma è semplice e si procede così :

    Aprire cruscotto
    Sganciare la plafoniera
    Prendiamo il cavo con connettore bianco preparato prima
    Con 2 rubacorrente ci colleghiamo sui 2 cavi ( il marrone è il + )
    Facciamo passare il nostro cavo con il connettore bianco, all'interno del cruscotto, fino nel vano appena creato.

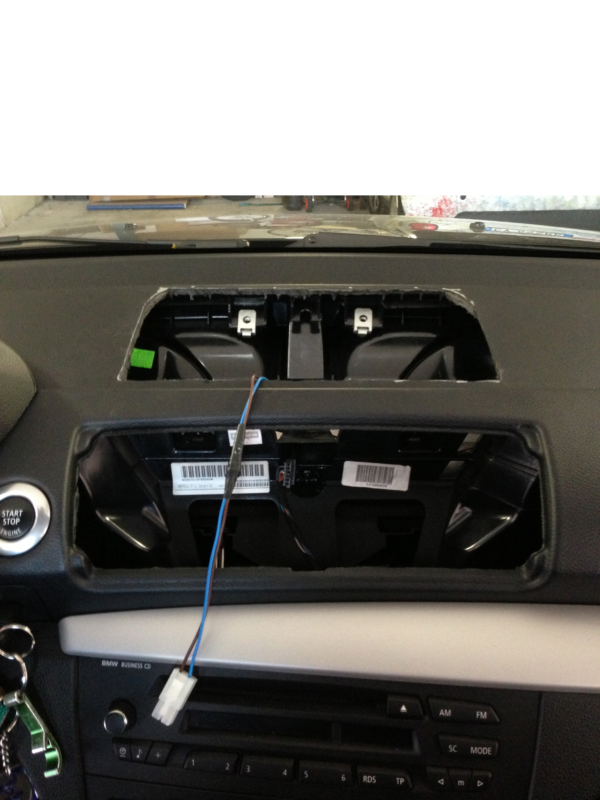

    Avremo questo risultato

    [​IMG]

    Aspiriamo e puliamo bene un po in giro...

    Quindi connettiamo il cavo al portaoggetti e lo inseriamo nel foro!!

    Entra che è una bellezza

    Quindi con le 4 viti da M5 lo fissiamo

    2 viti le si monta all'interno del vano, spostando la gomma
    2 viti le si monta praticamente dietro alle ( non presenti ) prese dell'aria

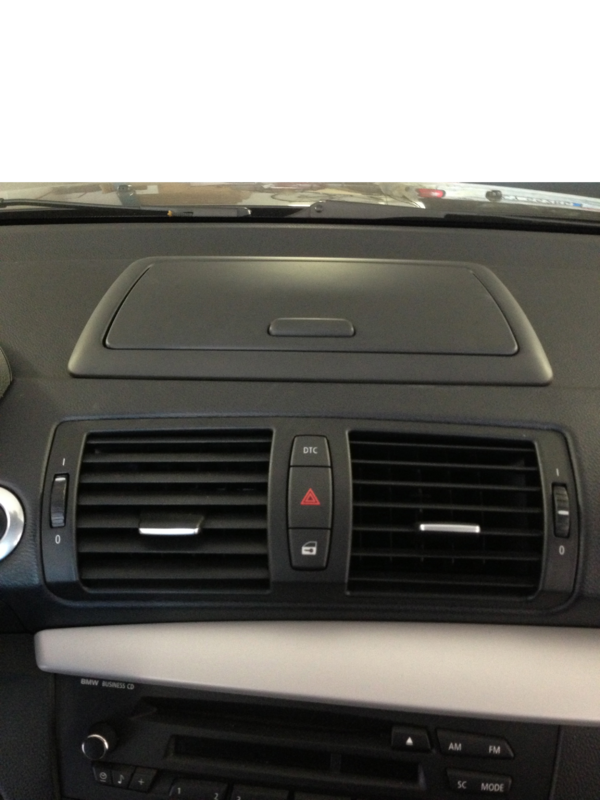

    Il vano è montato, rimontiamo le prese d'aria, ricollegando il connettore, e ammiriamo il risultato :
    [​IMG]

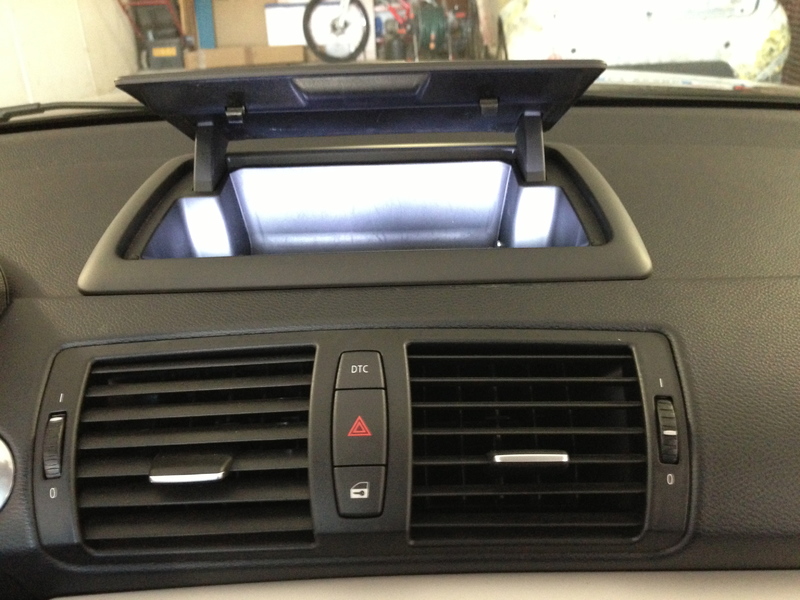

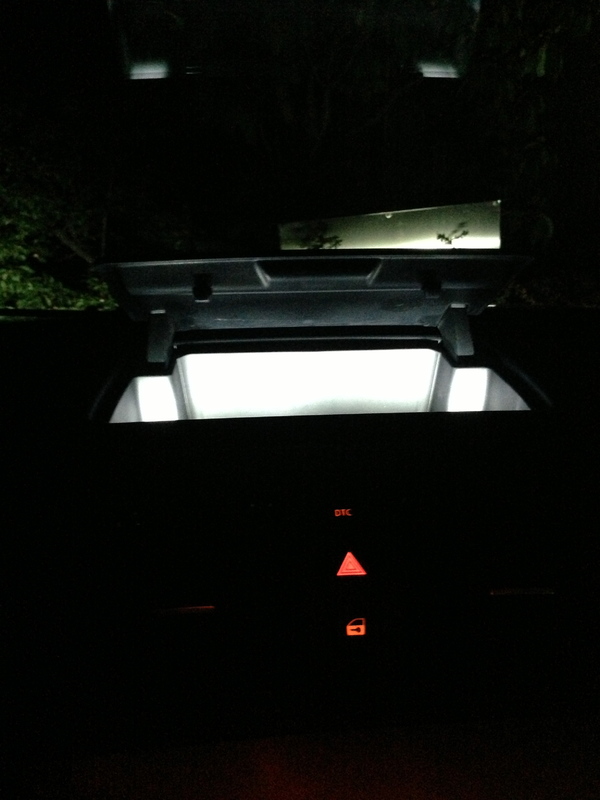

    Effetto aperto di giorno e di notte :

    [​IMG]

    [​IMG]

    Finito !
    In un oretta e mezza, da soli, avete fatto tutto questo

    Il lavoro esce benissimo, e si rivelerà molto utile!

    Questo era il mio primo tutorial....ne seguiranno molti altri con postmontaggi e modifiche varie, ancora non presenti nel forum :mrgreen:

    Spero di aver spiegato tutto bene, se avete domande o consigli fate pure

    Ale

    A blackcow, DevilM33, stepbg e ad altre 4 persone piace questo elemento.
  2. Vasc8

    Vasc8 Kartista

    60
    1
    19 Febbraio 2013
    Reputazione:
    -12
    BMW Serie 1
    Complimenti per la spiegazione dettagliatissima!

    Se passi da Milano ti pago per farlo anche sulla mia 116... :) /emoticons/smile@2x.png 2x" width="20" height="20">

  3. Power_maniac

    Power_maniac Secondo Pilota

    738
    26
    10 Gennaio 2012
    Reputazione:
    2.404
    E88 120d cabrio M sport
    Cavolo, ma che bel lavoro!!!

    Complimenti...mi hai quasi fatto venire voglia di copiarti.

    rep + meritata

    solo 2 domande...

    -quindi la dima l'hai comprata?

    -alternative al dremel? seghetto alternativo classico?

    A 1 persona piace questo elemento.
  4. Jolly90

    Jolly90 Amministratore Delegato BMW

    2.918
    54
    13 Maggio 2009
    Reputazione:
    73.240
    Bmw 120d
    davvero i miei complimenti!!!!

    ottima guida e ottimo risultato! anche io come te ho un debole per i led ;-)

    hai fatto davvero un ottimo lavoro a partire dal pezzo recuperato con pochi €uri!! mitico!!

  5. Tony Grinton

    Tony Grinton Primo Pilota

    1.135
    6
    1 Novembre 2010
    Reputazione:
    5.902
    116i a gas di petrolio putrefatto
    bel lavoro, bravissimo =D>

  6. Fra86

    Fra86 Secondo Pilota

    793
    29
    4 Agosto 2011
    Reputazione:
    31.626
    Bmw serie 4 cabrio f33
    complimenti ottimo reportage!! =D>

  7. Torelan

    Torelan Primo Pilota

    1.462
    20
    30 Gennaio 2012
    Reputazione:
    7.830
    Serie 1
    Spettacolare complimenti,,,se vengo da te e ti porto il portaoggetti me lo monteresti tu? non voglio i led.

    Ovviamente ti pago!!

    Fammi sapere ciao ciao

  8. Alessandro88

    Alessandro88 Aspirante Pilota

    38
    15
    22 Novembre 2012
    Reputazione:
    16.241
    BMW Serie 1 116I
    Grazie per i complimenti

    Si la dima l'ho comprata a parte, mi è arrivata gia in scala, solo da tagliare

    No lo strumento ideale è il dremel

    Il seghetto ternativo nn va bene, è troppi ingombrante e ti ricordo che sei a pochi cm da cristallo.. Fisicamente non ci sta

    Se cera spazio era perfetto.. Ma purtroppo non va bene!!

    Vai di dremel !

  9. CuBs4eVeR

    CuBs4eVeR Kartista

    75
    2
    12 Ottobre 2009
    Reputazione:
    110
    BMW 120d E87
    Complimenti per la guida! Curiosità, per chi non mastica tedesco, qual'è la parola chiave che hai usato su ebay.de per trovare il pezzo? :biggrin:

  10. Alessandro88

    Alessandro88 Aspirante Pilota

    38
    15
    22 Novembre 2012
    Reputazione:
    16.241
    BMW Serie 1 116I
    Scrivi : bmw 1er Ablagefach

    Al momento però non ce ne sono, mi spiace..

  11. Anton_io

    Anton_io Aspirante Pilota

    20
    1
    9 Gennaio 2013
    Reputazione:
    1.028
    ex serie1 / Mini Countryman D ALL4
    bellisimo lavoro alessandro davvero complimentoni!!!!!!!:cool:

    e siamo anche vicini porca miseria a trovarne uno mi fiondo a tradà :sbav:

  12. Alessandro88

    Alessandro88 Aspirante Pilota

    38
    15
    22 Novembre 2012
    Reputazione:
    16.241
    BMW Serie 1 116I
    Vero, sei proprio qui vicino !!!

  13. CuBs4eVeR

    CuBs4eVeR Kartista

    75
    2
    12 Ottobre 2009
    Reputazione:
    110
    BMW 120d E87
    Grazie mille, ne sono gà spuntati fuori 3 nel frattempo! :biggrin:

  14. Alessandro88

    Alessandro88 Aspirante Pilota

    38
    15
    22 Novembre 2012
    Reputazione:
    16.241
    BMW Serie 1 116I
    Bene!

    Ti consiglio di contattare il venditore, prima della fine dell'asta, per vedere se e a che cifra spedisce in Italia!!

  15. Jolly90

    Jolly90 Amministratore Delegato BMW

    2.918
    54
    13 Maggio 2009
    Reputazione:
    73.240
    Bmw 120d
  16. Anton_io

    Anton_io Aspirante Pilota

    20
    1
    9 Gennaio 2013
    Reputazione:
    1.028
    ex serie1 / Mini Countryman D ALL4
    TUTORIAL - Postmontaggio vano portaoggetti cruscotto E87 !

    Alessandro nella ipotesi che riuscissi ad aggiudicamelo saresti disposto previo compenso modico e un aperitivo a montarmelo??

    Io sono un po' imbranato e manco di attrezzi adeguati

    Che dici??

  17. Anton_io

    Anton_io Aspirante Pilota

    20
    1
    9 Gennaio 2013
    Reputazione:
    1.028
    ex serie1 / Mini Countryman D ALL4
    TUTORIAL - Postmontaggio vano portaoggetti cruscotto E87 !

    Non lo so jolly ho notato anche io il filo, ma Alessandro a fatto il check corrente con il tester su quel filo che ha trovato

  18. Power_maniac

    Power_maniac Secondo Pilota

    738
    26
    10 Gennaio 2012
    Reputazione:
    2.404
    E88 120d cabrio M sport
    si in effetti sembra proprio il suo connettore

  19. Jolly90

    Jolly90 Amministratore Delegato BMW

    2.918
    54
    13 Maggio 2009
    Reputazione:
    73.240
    Bmw 120d
    anche questo è vero, però scusa, a meno che il venditore non lo abbia modificato lui, quel portaoggetti va alimentato non so per cosa, e quindi ci deve essere uno spinotto anche in auto...

  20. Alessandro88

    Alessandro88 Aspirante Pilota

    38
    15
    22 Novembre 2012
    Reputazione:
    16.241
    BMW Serie 1 116I
    Guarda Jolly, ci avevo pensato anche io...e me ne ero illuso

    Però non so, perchè garantisco che non c'era corrente ( nemmeno aprendo il cruscotto del passeggero )

    Tant'è che nelle slide per il montaggio fan vedere che la corrente va presa proprio dal cavo del cruscotto passeggero, collegandocisi

    Non so che dire ragazzi...

    L'importante è che alla fine, in un modo o nell'altro.....VADA :-)
