TUTORIAL - Installazione proiettori portiere logo BMW e led vano piedi

P { margin-bottom: 0.21cm; }A:link { }
Ciao, ho deciso di creare questo tutorial per chi, come me, voglia installare i proiettori a led sotto le portiere, in modo da illuminare la strada di notte, a portiera aperta :sbav:



I proiettori da me scelti ( ce ne son con tantissime immagini diverse ) sono questi, con il classico logo BMW a colori :








Li ho reperiti su ebay, per circa un centinaio di euro totali, spedizioni incluse



La mia idea era appunto quella di farli accendere all'apertura delle portiere.
Peccato però che la mia E87 non montava il pack optional che prevede, tra le altre cose, dei punti luce già nelle portiere



…....Ho dovuto quindi tirare io i cavi.........
( così nell'occasione ho installato anche le luci nel vano piedi ANTERIORE e POSTERIORE )


La corrente l'ho prelevata dalla plafoniera sul cielo anteriore, come vieni descritto nel Tutorial creato da Fefecali, che posto :



http://www.bmwpassion.com/forum/showthread.php?242289-Reportage-luci-led-vano-piedi-postmontaggio



Ho seguito quasi tutti i passaggi e mi sono ritrovato con il cavo nel vano piedi del passeggero.
Da li, ho proceduto diversamente :


Ho usato anche io i cavi “audio” con filo rosse e nero, comodissimi..




Il cavo per passare nel vano piedi del guidatore l'ho fatto passare qui, assieme agli altri cavi, senza passare per la cuffia del cambio.




Mentre, i cavi per i vani piedi posteriori li ho fatti passare nei lati del tunnel centrale, rimuovendolo per comodità ( dovevo anche pulirlo ).

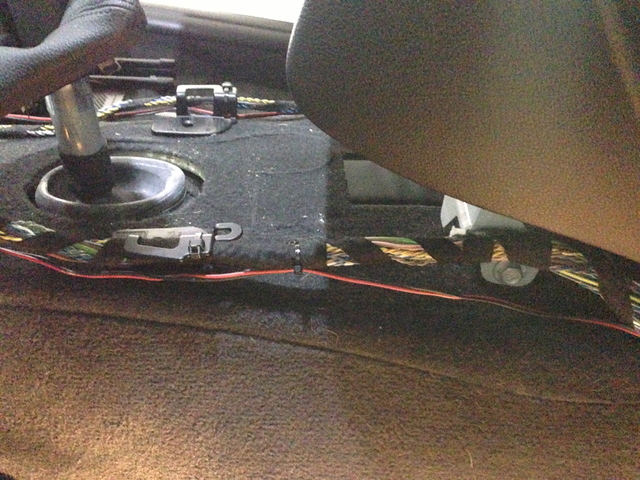

Qui si vede bene :

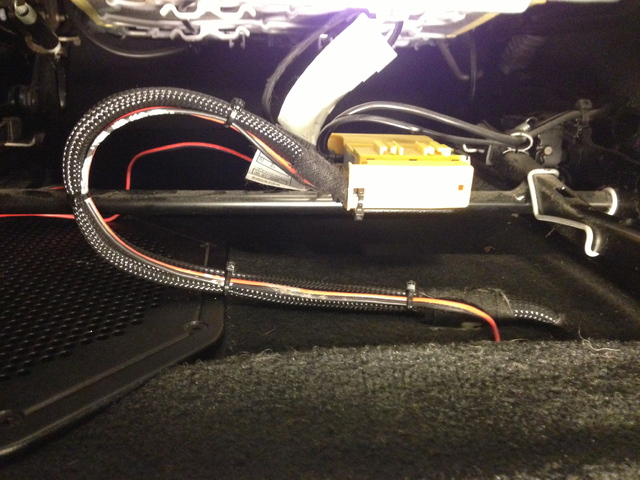

Ho poi fatto passare i cavi legandomi a quelli già presenti, per dar modo al sedile di essere mosso.






Ho fissato i cavi nei vari agganci che c'erano e applicato due barre da 12 led SMD sotto ai sedili.




Tornando nella zona anteriore, ho applicato anche qui due barre di led SMD, questa volta da 36 elementi.


Al che, bisogna smontare le portiere, per passare i cavi. Sinceramente l'idea del cavo esterno non mi piaceva.



Si parte dalla portiera...

Si rimuove la console coi comandi, staccando anche il connettore :

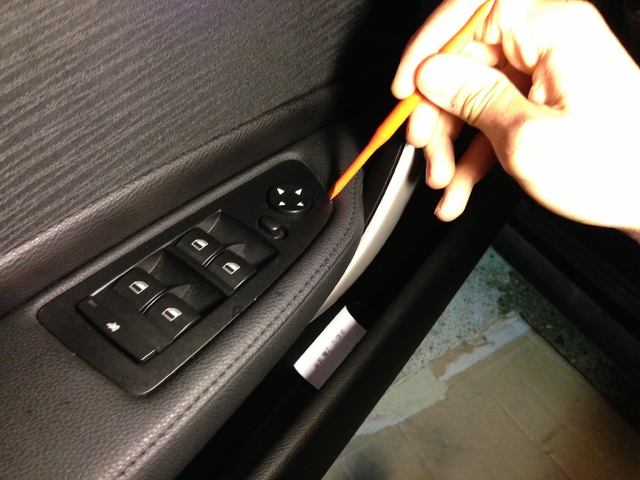

Si rimuove la modanatura :






Si svitano le due viti torks che ci sono sotto la modanatura :






Al che la portiera è solo agganciata, si deve fare leva con un cacciavite piatto ( facendo attenzione a non rovinare la carrozzeria ) :







Ora la parte interna della portiera va spinta verso l'alto e salta giù :






Vanno staccati il cavo delle casse e quello per l'apertura della portiera.

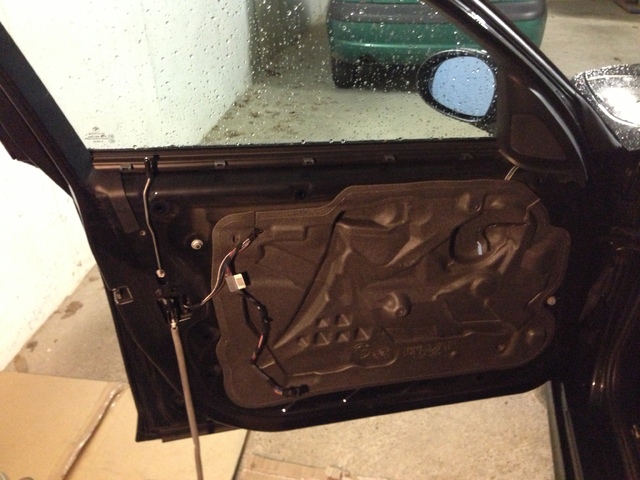

E la troviamo cosi :








Ora, il cavo va fatto passare nella guaina cavi esistente. La si smonta con una chiave inglese, si apre il connettore e la troviamo cosi :

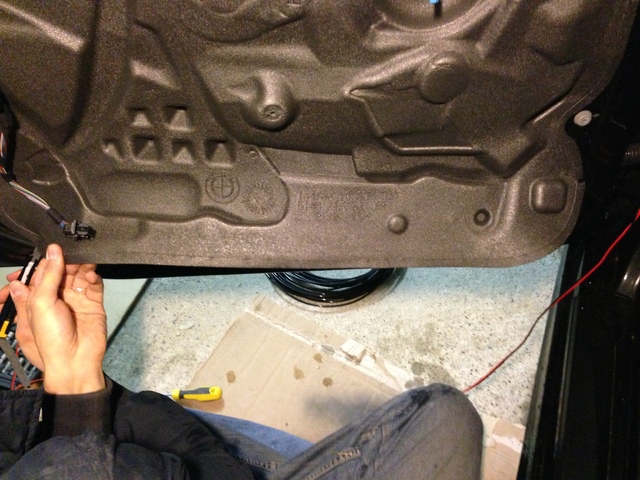

Poi bisogna alzare parzialmente la copertura interna, tagliando la colla che la tiene :






In questo modo lavoreremo comodi.



Adesso con l'ausiglio di una “molla da eletticisti” facciamo passare il cavo rosso nero dal vano piedi fino all'interno della potiera.


Bisogna ora installare i proiettori.

Una precisazione : Sotto le portiere sono già presenti dei buchi, con in diametro, guarda caso esatto per i proiettori..... Nelle portiere POSTERIORI il foro è già nella posizione corretta, mentre nelle ANTERIORI, è troppo vicino alla giunta di apertura e, se mettessimo il proiettore li, parte della luce verrebbe “tagliata” dalla minigonna della macchina, compromettendo l'effetto finale ( Ho provato... )


Va quindi fatto un nuovo foro a portiera, nella parte più esterna, usando la fresa a tazza in dotazione con i proiettori..cinque minuti e siete a posto.

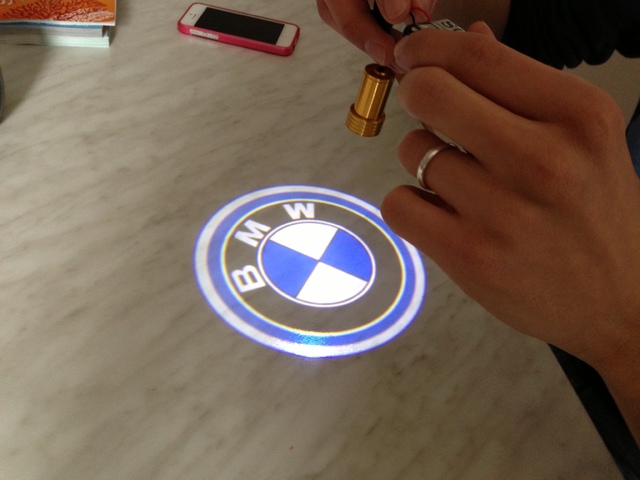

Adesso si inserisce il proiettore, si stringe la ghiera interna e, aiutandovi con una batteria da 9V lo fate accendere, in modo da stringerlo e bloccarlo con il logo dritto.


Fatto ciò, si richiude ogni portiera, facendo il lavoro inverso a prima.

Ripetere ovviamente il procedimento per ogni portiere



Quindi, se avete fatto tutto giusto, all'apertura delle portire si accenderanno :

• Luci interne di serie sul cielo
• Nuove luci vano piedi
• Proiettori

Ed ecco l'opera finita!!!!!!















Il lavoro, molto alla Fast and Furious, mi piace un sacco e, di sera, da un effetto incredibile!!

Per chi ha domande sono qui, buon lavoro!!!!!!

Ciaoooooooo:wink:



Chiaramente è stata rimessa e reincollata al suo posto

Niente pesci, tranquilli ;-)
