Postmontaggio modulo iPod BMW

Discussione in 'BMW Z4 E85/E86' iniziata da muna, 26 Marzo 2014.

  1. muna

    muna Primo Pilota

    1.154
    83
    17 Ottobre 2008
    Reputazione:
    613.363
    Z4 3.0si & Mini Cooper
    Dopo circa un anno dall’acquisto mi sono deciso a montare il modulo iPod che avevo sullo scaffale del garage e, visto che c’ero, ho fatto qualche foto mentre armeggiavo nell’abitacolo.
    Preciso che non è il classico Dension (o similari), ma il modulo BMW previsto in post montaggio: l’avevo trovato ad un buon prezzo e mi piaceva l’idea del gadget originale, in realtà, con il senno di poi, mi sento di consigliare il suddetto Dension perché questo i) non mostra i titoli sul display della radio (simula solo il lettore CD), ii) funziona solo con iPod (non ha entrate USB) e iii) non è totalmente plug & play (viste le mie limitate abilità manuali è quello che mi ha fatto rinviare fino ad oggi il montaggio anche se poi, essendoci riuscito io, posso dire che è assolutamente fattibile da tutti).

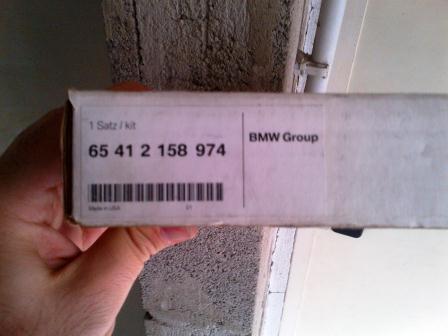

    Vi allego il categorico BMW

    [​IMG]

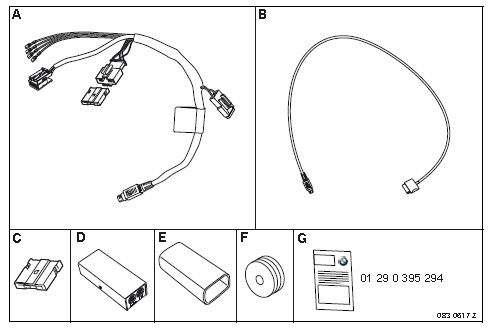

    E il dettaglio di cosa c’è nella confezione, ovvero:
    A) Cavo di connessione radio/modulo
    B) Cavo di connessione modulo/iPod
    C) Spinetta per ponte
    D) Modulo
    E) Fascia di poliuretano (anti rumore)
    F) Tappo per passaggio cavo nel cassetto portaoggetti

    [​IMG]

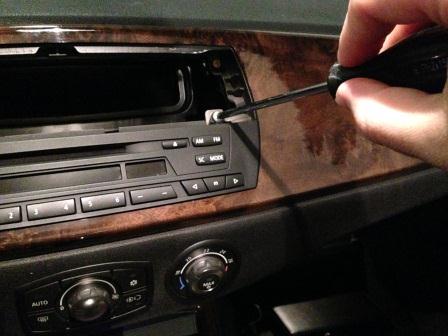

    Le operazioni iniziano con la rimozione delle bocchette che vi risparmio perché già trattata in svariati post/video/ecc.

    [​IMG]

    Stesso dicasi per l’autoradio, tolte le bocchette sono solo un paio di viti.

    [​IMG]

    Adesso va rimossa l’antenna: attenzione che c’è un piccolo fermo sul lato destro, non basta tirare, va premuta la linguetta e poi sfilato il connettore.

    [​IMG]

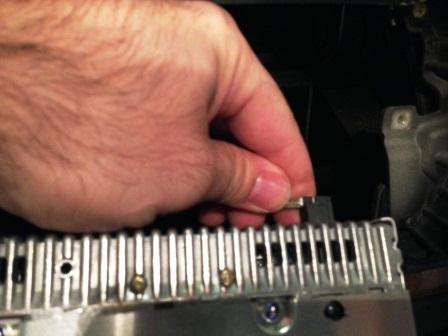

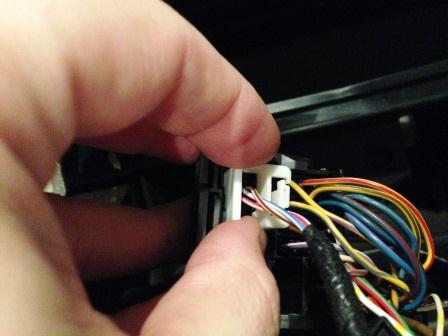

    L’autoradio adesso risulta collegata solo con il connettore fakra. Anche qui, prima di sfilarlo, va alzato il leveraggio che si vede in foto.

    [​IMG]

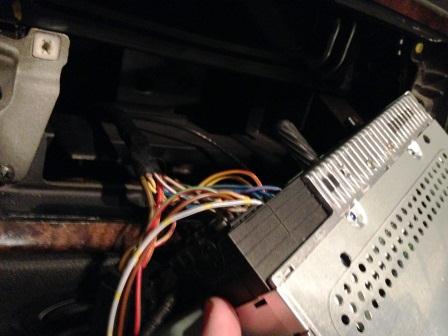

    Per installare questo modulo bisogna inserire il Cavo A (che va poi collegato al modulo) nella predisposizione dell’autoradio al posto di tre cavi preesistenti che vanno prima sfilati dal connettore fakra, inseriti nella Spinetta C e poi ricollegati al Cavo A. Ecco questo punto è quello che mi ha fatto sudare. Innanzi tutto va sfilato il blocco (blu) dal retro del connettore della predisposizione originale

    [​IMG]

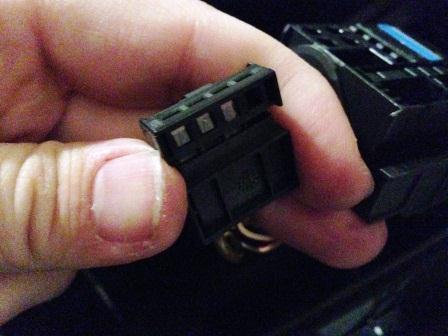

    In questo modo si possono togliere i tre fili che andranno inseriti nella Spinetta C.

    [​IMG]

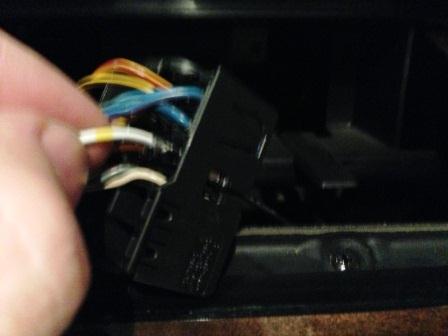

    Qui ho avuto un momento di panico perché i colori indicati nelle istruzioni sono diversi da quelli della mia auto (due su tre)… Per fortuna sono numerati e quindi ho estratto quelli indicati dalle istruzioni (9/12/15) dimenticandomi dei colori e sperando di non aver fatto una cavolata.

    [​IMG]

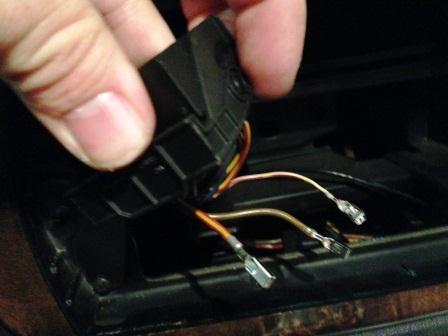

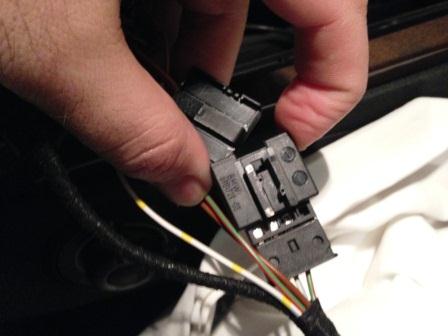

    A questo punto ho collegato i tre fili della predisposizione originale alla Spinetta C

    [​IMG]

    Ed inserito nel connettore, negli spazi lasciati vuoti, i tre fili del Cavo A

    [​IMG]

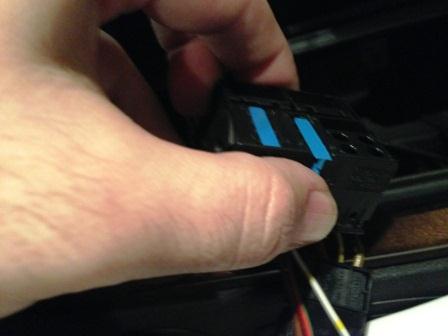

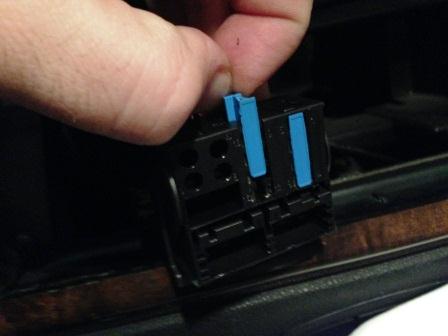

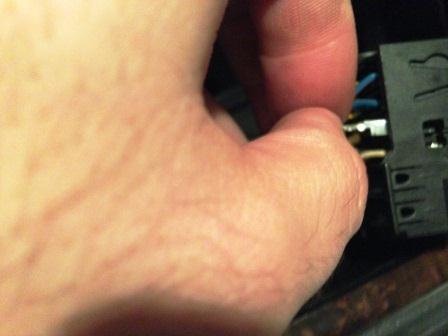

    Rimesso in sede il fermo blu tolto in precedenza

    [​IMG]

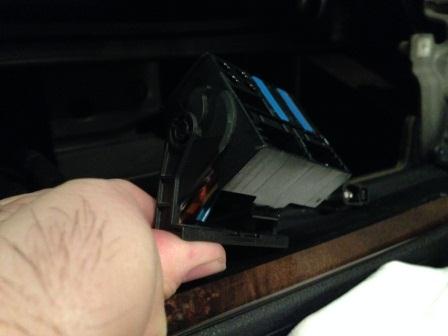

    Collegata un’altra estremità del Cavo A all’ingresso Caricatore CD del connettore originale

    [​IMG]

    Collegata la Spinetta C al Cavo A (chiudendo quindi il circuito che avevo aperto togliendo i fili 9/12/15)

    [​IMG]

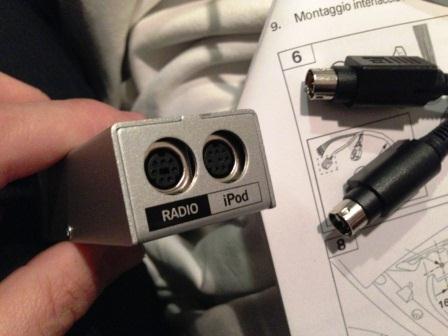

    Finalmente ho collegato il Modulo D al Cavo A

    [​IMG]

    Reinserito il connettore fakra sul retro dell’autoradio

    [​IMG]

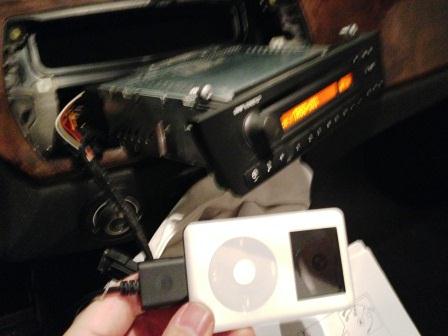

    Ed incrociato le dita sperando che tutto funzionasse… Acceso l’autoradio, collegato il mio fidato iPod del 2005 e il simbolo BMW è comparso sul lettore mp3, premendo il tasto Mode dell’autoradio è apparsa la scritta CD 7-1 (ovvero, essendo il primo collegamento, play-list non sincronizzata) ed è partita la musica.

    [​IMG]

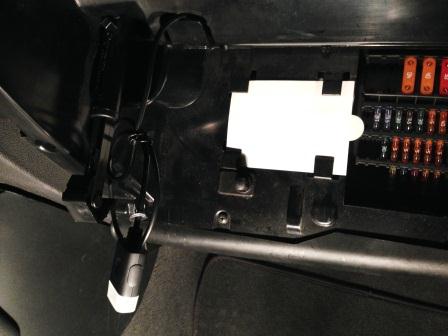

    Dopo un meritato sospiro di sollievo, ho scollegato l’iPod e posizionato il modulo nello spazio libero sotto l’autoradio. Il cavo di connessione iPod (B) dovrebbe uscire nel cassetto portaoggetti davanti il passeggero, praticando un foro da 16 mm (avete presente cos’è una punta da trapano da 16 mm?) sul lato sinistro del cassetto. Ho optato per farlo passare per il foro che c’è nella parte alta, dove si aggancia una delle due linguette del cassetto che vanno premute se si vuole accedere ai fusibili.

    [​IMG]

    Funziona tutto, ho le mie 5 play-list create in iTunes, l’iPod rimane nel cassetto nascosto e si ricarica mentre tutto si comanda (anche) con i tasti del volante. Per quel che mi serve mi basta così.

    A 1 persona piace questo elemento.
