Costruzione automodello JEEP WILLYS (quesito elettrico e work in progress)

normale corrente.

la corrente è presa dalla batteria tramite un relè comandato dal motore del veicolo

si utilizza un relè normalmente chiuso.

a motore fermo il relè chiude il circuito e gli stop rimangono accesi. (dunque avresti gli stop accesi anche da fermo)

quando acceleri però il relè si apre e non manda più corrente agli stop (i quali si spengono)

in pratica quando deceleri totalmente si accendono gli stop, e rimangono accesi anche quando ti sei fermato.

ho visto che fanno tutti così, perchè il sistema di gestione del motore non consente di prelevare il segnale quando freni

(l'effetto di frenatura infatti infatti non esiste, ma esiste solo un "cut-off" istantaneo (credo si tratti di ciò)



per ora ho costruito al banco l'impianto luci.

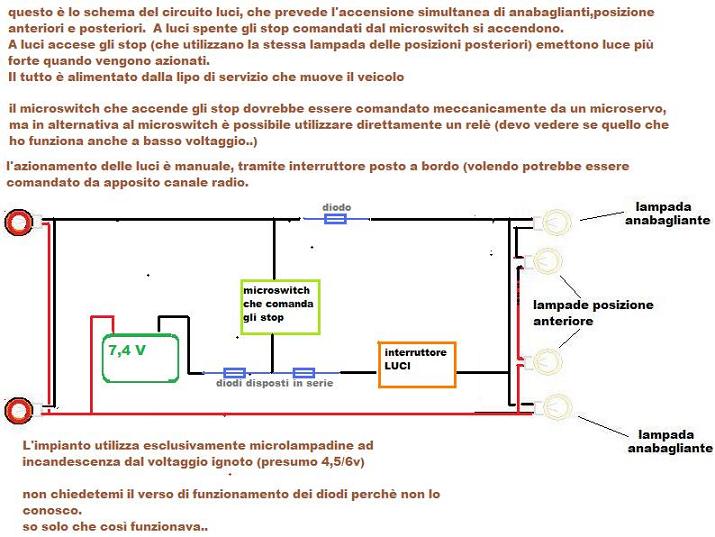

è composto così, e funziona.

le posizione anteriori e posteriori fanno meno luce, mentre gli anabaglianti fanno più luce.

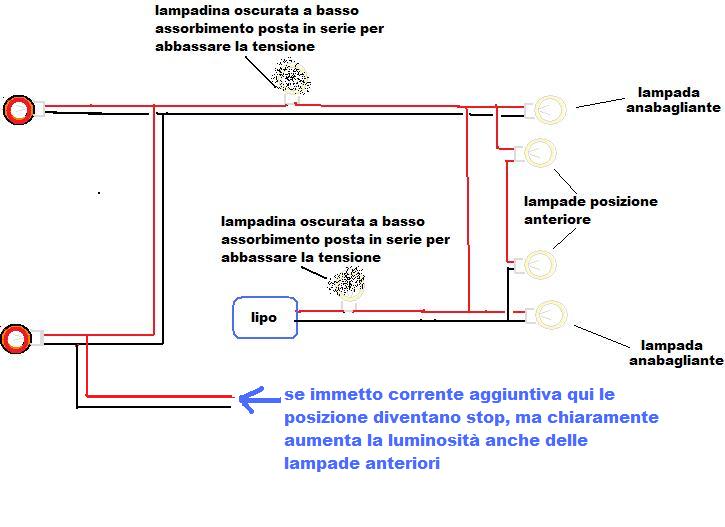

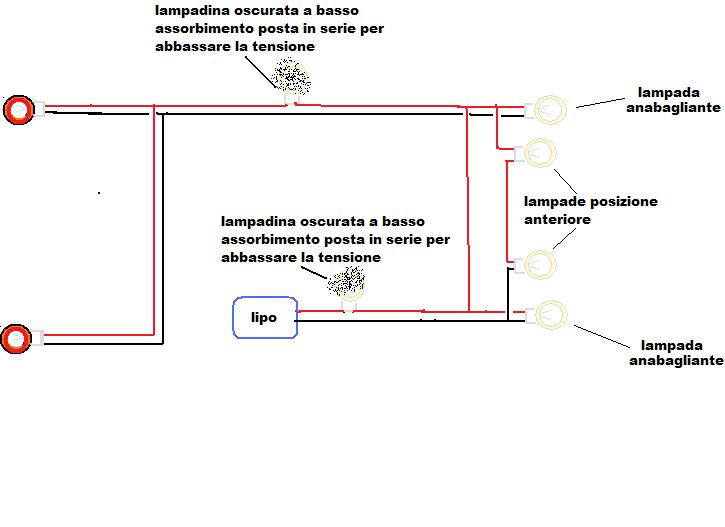

l'impianto come è ora :






ma....































--------

















la mia semplice domanda è:




"così funzionerebbe o no?"

__________________

-



ma questo impianto è quello delle luci...

non comprende le frecce, quindi non ci sono lampeggianti..



o forse intendevi che quando freno varia l'intensita luminosa anche sulle luci anteriori?

quello per i lampeggianti è un altro impianto.

è azionato tramite microswitch mossi dal sistema meccanico dello sterzo

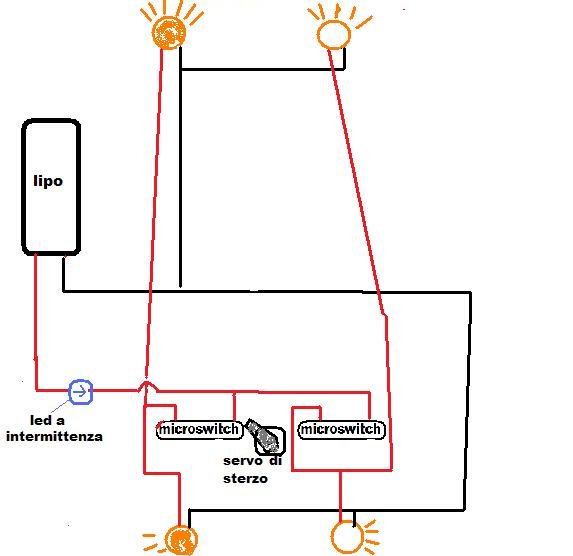

è questo:



bene.

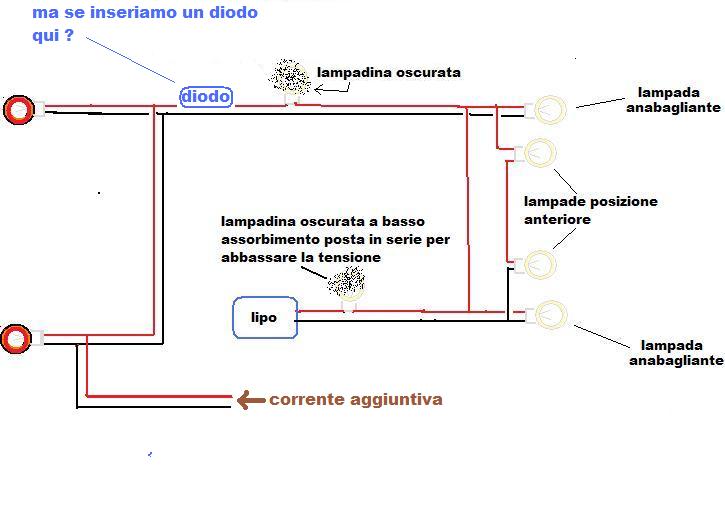

peppe, non riesci a modificare il mio disegno spostando la lampadina che dici al posto giusto, e ad ingrandire quella che dovrebbe essere più grossa?

scusa, ma ameno con questo sistema riuscirei a comprendere come fare

ecco il disegno da modificare:



così io me lo salvo e poi copi l'impanto "paro paro"

---..



la batteria è una LIPO 7,4V nominali (in realtà col mio tester antico me ne dà più di 8..)



scusa Peppe.

ma per me è davvero incomprensibile.

non so cosa significano i simboli nè le sigle, e non ho capito cosa vuol dire caduta 4,4v....

io ho bisogno del disegnino dei bambini, altrimenti è inutile.

non so cosa sono i cerchietti con la X e nemmeno cosa sono le masse disaccoppiate.

purtroppo non conosco affatto la materia in questione.



no, aspetta.

non so come ma sono riuscito a farlo.

al posto delle lampadine ho utilizzato dei diodi che avevo (non so le caratteristiche però)

credo di aver comunque sfruttato il pricìpio della caduta di tensione.

guarda che supermegaimpianto che è uscito:



e guarda come funziona...







in più ho sperimentato l'impianto frecce.

purtroppo il led lampeggiante non fa lampeggiare le lampade ad incandescenza,

ma collegandone uno in serie riesco a fare lameggiare 2 led normali (3 con quello lampeggiante, che però ho trovato solo rosso, quindi lo devo oscurare e imboscare)

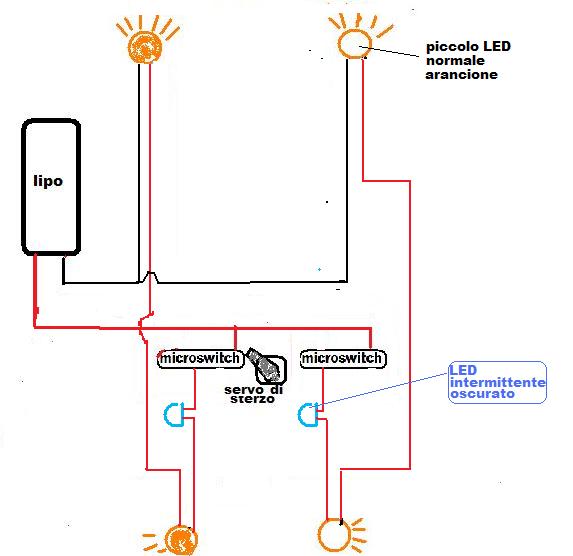

ecco l'altro supermegaimpianto scaturito dalla mia mente malata.

(non ho video, ma funziona pure lui..!!



ieri avevo completato tutto l'impianto

lo avevo tutto cablato per bene e avevo disposto la collocazione dei componenti, in modo da predisporre le spinette per smontare la carrozzeria.

non so come ho fatto, ma collegando i fili dll'alimentazione generale ho invertito i fili su una morsettiera.

quando sono andato per provarlo, come ho inserito la batteria si è fuso un componente elettronico (il regolatore del motore)

ora sono a piedi..

l'avevo già fatta sta cazzata, ma ero riuscito a ripararlo (si era sciolta una pista sul circuito stampato e ero riuscito a risaldarla)

stavolta ad occhio non si vede nulla, ma è gremato..

l'ho spedito ad un tizio modellista che si intende di elettronica, il quale forse riesce ad aggiustarlo (forse..)

peccato, perchè ero riuscito anche a tarare bene il funzionamento sia delle frecce che degli stop.

poi posterò le foto dei fanali e fanalini che sto costruendo.

per ora solo una piccolissima anteprima

siccome a scendere in cantina e vedere la land moribonda mi veniva male, ho pensato di restare in casa e provare a costruirmi i trasparenti dei fari.


(o almeno iniziare a fare delle prove)

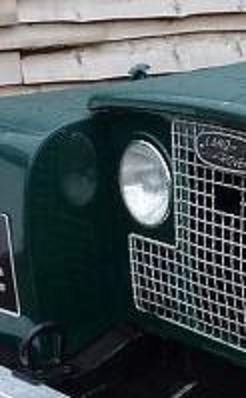

io ho bisogno di una parabola "cilindrica", e non solo concava.




infatti tale parabola si dovrà infilare nella calandra con precisione.


dal lato esterno della calandra, che ha già un brdino circolare in rilievo, andrà poi applicato attorno al vetro un tondino cromato piccolissimo, che fa da cornicetta.




(è la versione senza ghiera cromata, ma che aveva comunque un piccolo bordino cromato a vista)

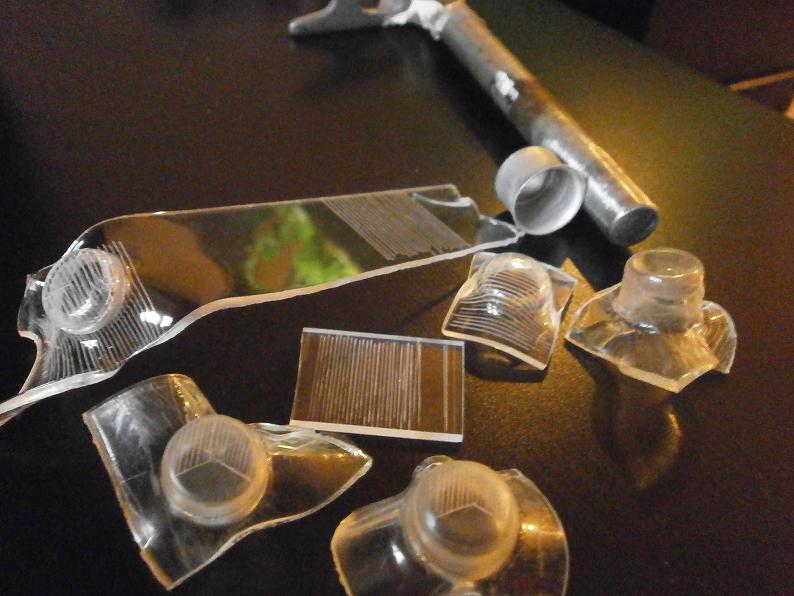

ecco qualche esperimento con vari tipi di plastiche trasparenti
















__________________


-




. . le mie creature:



ah..

alla fine per le lampade ho seguito il vostro consiglio , e ho creato ad hoc le lucciole che sporgeranno dalla carrozzeria, dotandole di fori adatti alla dimensione dei vari tipi di lampadina o led adottati...


come dicevo, ora ho il problema che per l'impianto elettrico ho dovuto necessariamente usare lampade dal diametro differente, e non idoneo alla land rover, la quale dovrebbe avere le gemme tutte uguali.






allora ho pensato di costruirle ad hoc

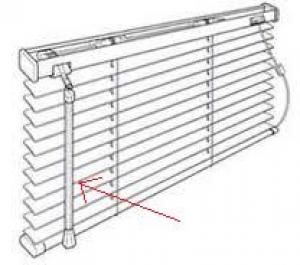

ho utlizzato uno spezzone di bacchetta di plastica trasparente (l'asta di comando delle "veneziane")

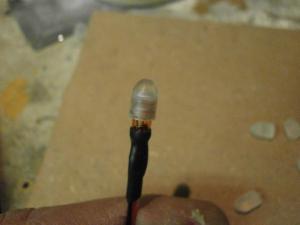

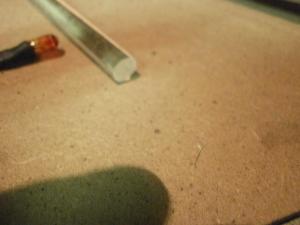

ecco lo spezzone ed una lampadina che dovrà essere ricoperta

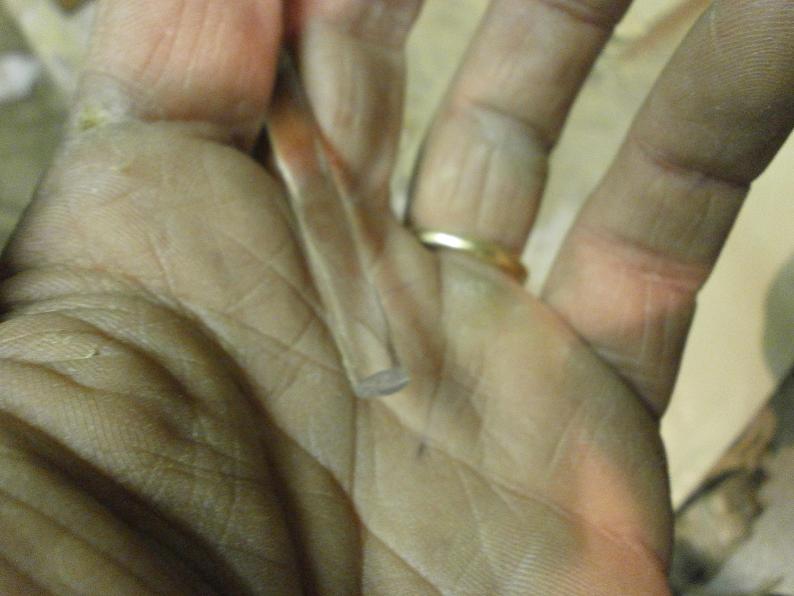

andiamo ora a ridurre il diametro della barra, sino a portarlo al diametro che necessita la scala del modello

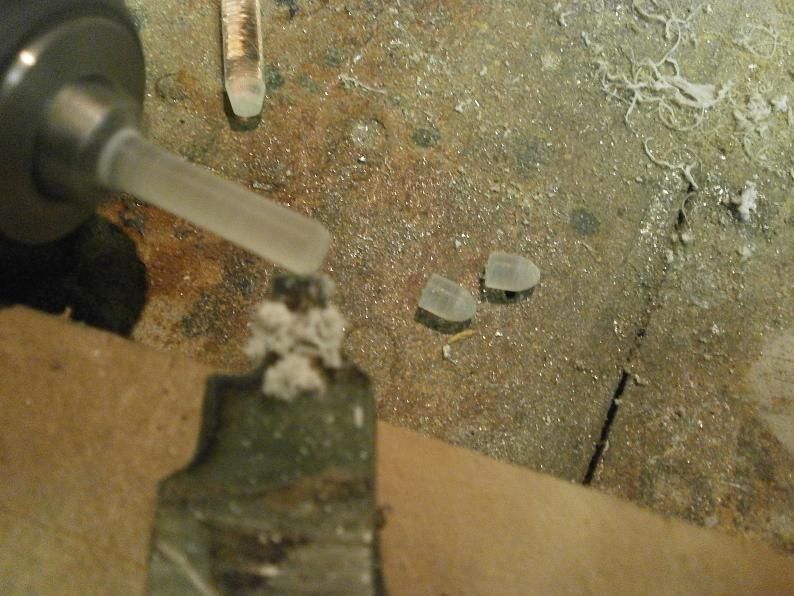

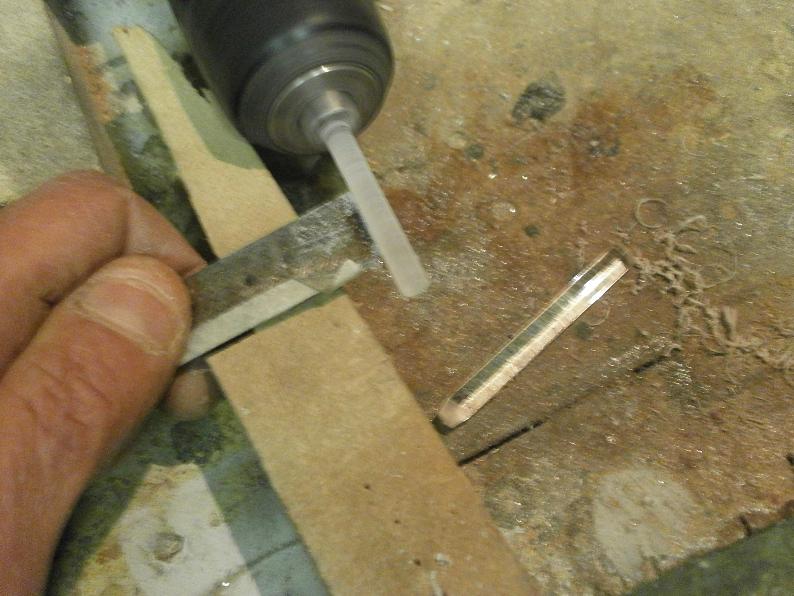

e vai di tornitura..

























dopodichè facciamo la punta alla gemma...

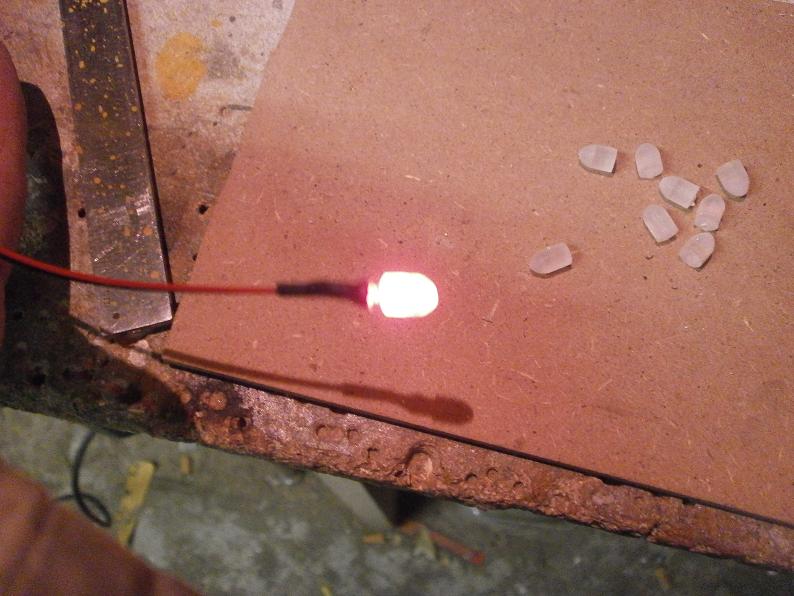

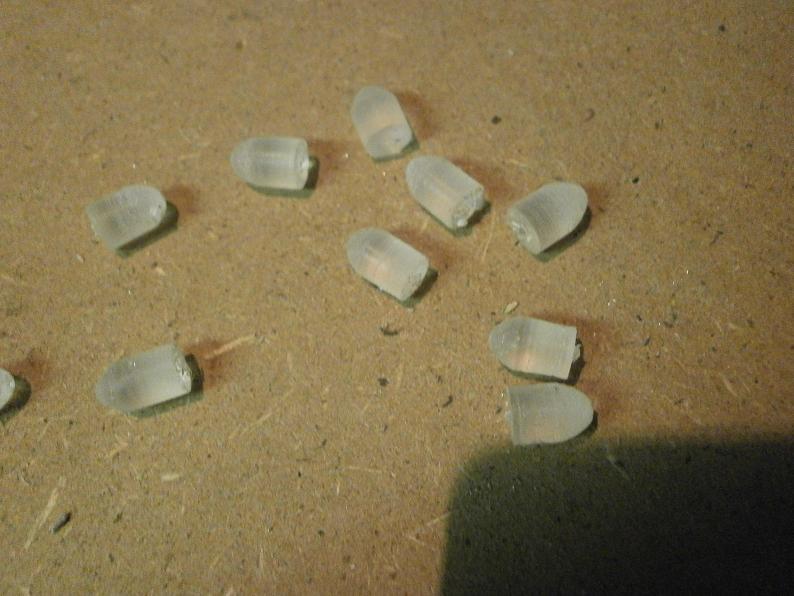

otteniamo così una decina di gemme con le quali ricoprire le 8 lampadine della land..

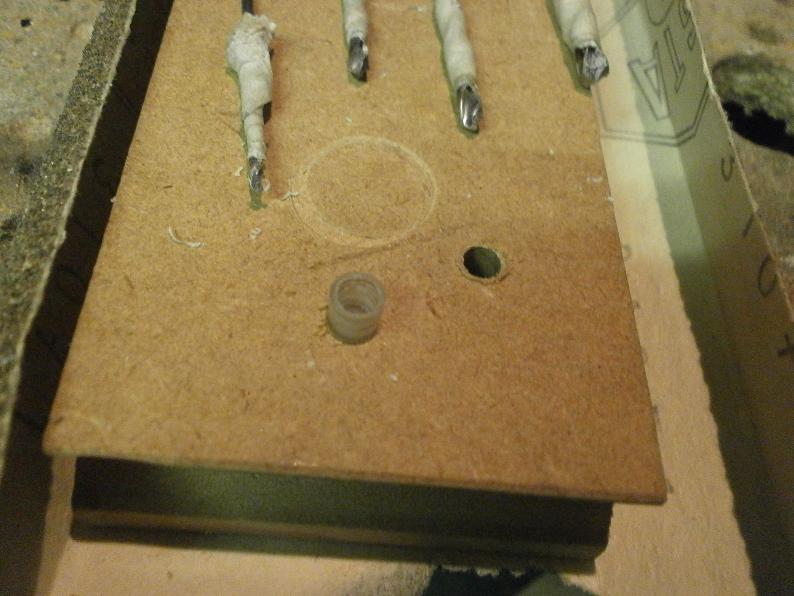

poi fermiamo la gemma in un foro e iniziamo a svuotarla con punte via via più grandi..

























poi inseriamo la lampada, la quale porterà a luce grazie al princìpio della fibra ottica..




























naturalmente le gemme dei fari posteriori e delle frecce le renderò esternamente rosse o arancioni tramite verniciatura trasparente.

__________________


-



edit



eh eh..

grazie..

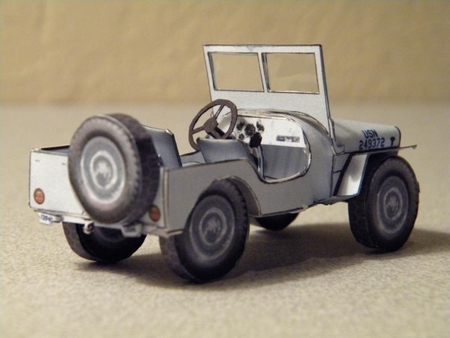

se penso che tutto è iniziato quando ho visto un sito di "papercraft" (cartamodelli) dove ho visto questa...
