collegamento caricatore cd al cavo post

MI sa che e' meglio che faccio un salto da te....prima che fai esplodere la macchina.



io avrei una richiesta simile , vorrei evitare di dover saldare sulla bm 54 che ho ancora sul mobile , tutti i cavi in piu' che ho messo per telefono e carica cd sulla bm 24 , in pratica vorrei sapere che cavi aggiuntivi comprare sia per la ulf che per il lettore , per attaccarmi sul cablaggio postmontaggio che ho montato qualche tempo fa
non che mi sia venuto difficile fare tutti i collegamenti , ho stampato tutte le vostre preziose guide e ho avuto il vostro aiuto ,infatti funzia tutto egregiamente , ma vorrei fare qualcosa un po' piu' di "serie" sempre che i cavi costino poco



fammi capire, attualmente hai una bm24 installata sul cablaggio postmontaggio navigatore? e il connettore della radio come hai fatto, lo hai cambiato? xchè tale cablaggio esce con il connettore tipo bm54 quindi se vuoi installare tale modulo radio non hai problemi

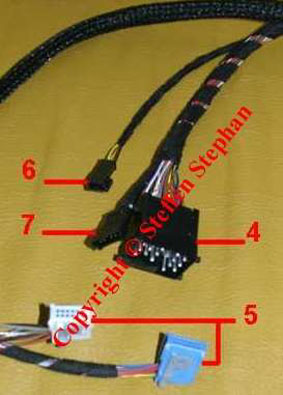

individua il connetore rettangolare a 10 pin (conn. A nello schema sotto), lo apri e recupera i fili che stanno ai pin 1, 2 e 6 e li conneghi nello spinotto del cablaggio postmontaggio a 6 pin (foto sotto n.7) ai fili bianco/marrone, bianco/rosso, bianco/blu (pin. 6, 5, 4) (questo è il segnale audio del caricatore cd) invece per il collegamento dell'audio del telefono sempre dal conn.A individua i fili che stanno sui pin 3 e 8 e li colleghi sempre nello spinoto 6 pin. ai fili giallo e nero (pin. 1 e 2)

conn. 10 pin (conn. A radio) conn. 6 pin (cabl. postmontaggio)

pin.1 -----------------------------> pin. 5 (cd + sin)
pin.2 -----------------------------> pin. 4 (cd + des)
pin.3 -----------------------------> pin. 2 (tel - neg)
pin.6 -----------------------------> pin. 6 (cd - neg)
pin.8 -----------------------------> pin. 1 (tel + pos)



allora , io ho aquistato da un crucco un adattatore da cablaggio bm 54 a radio bm24 , e poi ho saldato tutti i collegamenti che mi interessavano per cd e ulf , adesso eliminerei montando la bm54 tutto l' adattatore , compresi i collegamenti in piu' , vorrei pero' comprare i cavetti dedicati al post montaggio di cd e ulf



praticamente i due in basso a 12 pin cadauno (uno bianco e uno nero?) se sono quelli te li mando io, c'è li ho in garage che non utilizzo...
i fili sono completi di faston?



no stefano , mi sa che non ci siamo capiti , io diciamo che vorrei collegare la bm 54 senza applicargli nessun cablaggio autocostruito per cd e tel. come ho fatto con la bm24 e quindi vorrei acquistare a parte in bmw i cavi dedicati , tipo questo : http://www.realoem.com/bmw/showparts.do?model=AS71&mospid=47635&btnr=65_0464&hg=65&fg=10

pero' non so se con quello posso collegare anche l' alimentazione e l' ibus del lettore



dopo ti faccio qualche foto del mio impianto , cosi capisci meglio cosa mi occorre :wink:



ora ho capito...
Per il caricatore CD:
Se l oavevi già installato prima di mettere i lanvigatore il cavetto dell'alimentazione è già collegato e quello del segnale arrivava in plancia dove avevi l'autoradio, ora che hai pasato il cablaggi opostmontaggio i segnali vengono portat idinuovo dietro (alla bm54) per essere amplificati, devi fare gl istessi collegamenti dell'utente di Udine

Se il caricatore lo hai montato dopo allora va preso un cavetto a 3 pin per l'alimentazione e il segnale i-bus da collegare al connettore principale del modulo radio e un cavett oche da una partye ha un connettore bianco a 12 pin da collegare al connettore della bm54 e dall'altra parte direttamente al caricatore cd (segnale audio)

Per il telefono, da quello che ho capito hai il bluetooth originale (ti rifrivi all'ulf), qu ivale sempre lo stesso discorso del caricatore cd
se lo avevi installato di fabbrica allora devi portare indietro i segnali facendo il collegamento in plancia, opure se lo hai installato in post-montaggio nel cablaggi oche hai acquistato ci soo i fili con i pin predisposti da collegare direttamente sulla bm54 (per impianti con navigatore) o al connettore dell'autoradio (in plancia) per impianti con autoradio.
Se qualcoasa non è chiara chiamami sul cellulare, ti lascio il numero in pm :wink:



Se il caricatore lo hai montato dopo allora va preso un cavetto a 3 pin per l'alimentazione e il segnale i-bus da collegare al connettore principale del modulo radio e un cavetto che da una parte ha un connettore bianco a 12 pin da collegare al connettore della bm54 e dall'altra parte direttamente al caricatore cd (segnale audio)

bingo :wink: , lo vendono originale ?



Per il telefono, da quello che ho capito hai il bluetooth originale (ti rifrivi all'ulf), qu ivale sempre lo stesso discorso del caricatore cd
se lo avevi installato di fabbrica allora devi portare indietro i segnali facendo il collegamento in plancia, opure se lo hai installato in post-montaggio nel cablaggi oche hai acquistato ci soo i fili con i pin predisposti da collegare direttamente sulla bm54 (per impianti con navigatore) o al connettore dell'autoradio (in plancia) per impianti con autoradio.


e' questo il problema (neanche tanto a dir la verita perche' funziona perfettamente) , il cablaggio non lo ho acquistato pronto , ho seguito il post di angel e me lo sono auto costruito , quindi niente snap-in e niente spinotti , ho comprato solo quei componenti necessari per lo spinotto grande ulf ,a parte antenna , mic ecc, ecc, niente cablaggi
adesso l' idea era eliminare un po' di fai da te anche dalla parte telefono



Per il telefono ammeno che non vuoi spendere 170 euro per comprare il cablaggio originale e quindi ri-smantellare di nuovo la macchina per passarlo dal baule fino in plancia ti consiglierei di lasciare i collegamenti come li hai fatti e quindi di collegare i due fili che vanno allo spinotto a 12 pin (audio tel) e i due fili al connettore principale (MUTE e TEL-ON)

Per i due cavetti del caricatore cd li puoi prendere in concessionaria, dovrebbero costare circa 30-40 euro



assolutamente no
i fili del caricatore cd sono:
rosso, bianco e (nero o marrone) sono entrambi la massa



non ho ancora capito che radio hai e sopratutto che connettore hai sul cablaggio postmontaggio....



allo stesso modo di quelli del caricatore cd, li togli dal connettore a 10 pin e li inserisci in quello a 6 pin del cablaggio postmontaggio
