BMW Serie 3 E46 Chiave romboidale e trasponder, info e schema.

Discussione in 'BMW Serie 3 E46' iniziata da TheRiddle, 12 Gennaio 2016.

  1. TheRiddle

    TheRiddle Presidente Onorario BMW

    5.147
    136
    13 Luglio 2003
    Reputazione:
    381.580
    Duemilaotto con la tela
    Stavo cercando un paio di info per quando riguarda la codifica di una chiave e mi sono reso conto che c'e' un po' di approssimazione per quanto riguarda transponder e funzionamenti vari.

    prendiamo in considerazione la chiave romboidale ed i suoi componenti interni che (senza aprire la chiave) possiamo vedere qui sotto:

    [​IMG]


    Focalizziamoci sui particolari G & H e facciamo un po' di chiarezza su questi.

    G - e' il Transponder

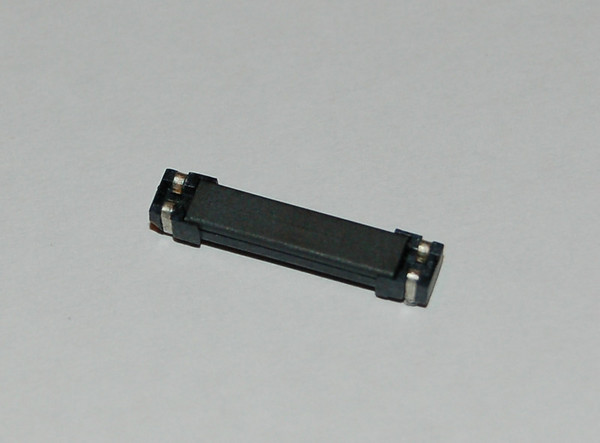

    H - e' il ricevitore del transponder il quale e' inserito nell'avvolgimento in rame (vedi sotto) il quale ha il compito di ricaricare la batteria del telecomando tramite induzione dal blocchetto chiave
    J - e' il cristallo per la radiofrequenza del telecomando (433mhz)
    [​IMG]

    innanzitutto e' bene chiarire un fatto principale, non c'e' correlazione tra transponder e la funzionalita' di apertura tramite telecomando/antifurto, infatti l'apertura avviene solo ed esclusivamente dopo la l'allineamento della chiave mediante la famosa procedura in cui sono necessarie 2 chiavi (la prima da il consenso per la programmazione della seconda), ne esiste una correlazione tra batteria scarica e NON avviamento della macchina, sono 2 cose completamente a se'.

    una chiave con transponder ma senza batteria puo' aprire le serrature (inserendola nella serratura) e puo' avviare l'auto
    (apro parentesi: le vecchie chiavi e36/prime e46, non avevano batteria ricaricabile, per cui potevano essere aperte, mentre le nuove sono incollate e decisamente difficili da aprire.non avendo alcuna necessita' di ricarica il ricevitore del transponder non ha alcun avvolgimento per la ricarica induttiva,)

    una chiave senza transponder ma con batteria, non avvia l'auto ma mantiene le funzionalita' di telecomando.

    il sistema relativo alla EWS e quindi avviamento funziona cosi':
    l'anello intorno al blocchetto invia un segnale,il quale viene recepito dalla ferrite (?) all'interno dell'avvolgimento di rame (H), e da qui si arriva al chip del transponder (G).
    se la EWS riconosce la chiave(l'ISN memorizzato dentro al chip) avviene l'accensione altrimenti il motorino non gira.

    va' da se che se il circuito dell'avvolgimento non e' integro la batteria della chiave non viene ricaricata ne il transponder viene eccitato.

    in teoria e' possibile la sostituzione sia del transponder sia dell'avvolgimento a patto di avere una buona manualita' con i microcomponenti, dissaldando tutto da una vecchia chiave (vanno bene anche i modelli vecchi non romboidali, i quali pero' non hanno funzionalita' di carica a d induzione, per cui andra' cambiata anche la batteria in favore di una non ricaricabile, andando ad usare esclusivamente il ricevitore che comunichera in entrambi i sensi con la EWS e il chip del transponder.).

    qui potete trovare una buona guida per fare l'upgrade della chiave dal modello vecchio a quello romboidale:
    http://forum.e46fanatics.com/showthread.php?t=492537



    un consiglio: non provate a rimuovere l'avvolgimento allargando le alette che lo tengono sul circuito, infatti i capi del filo di rame sono saldati immediatamente tra l'elemento in ferrite (?) e la parte inferiore delle alette, e' meglio scaldare un attimo e dissaldare tutto il blocchetto mantenendolo cosi' come si vede.


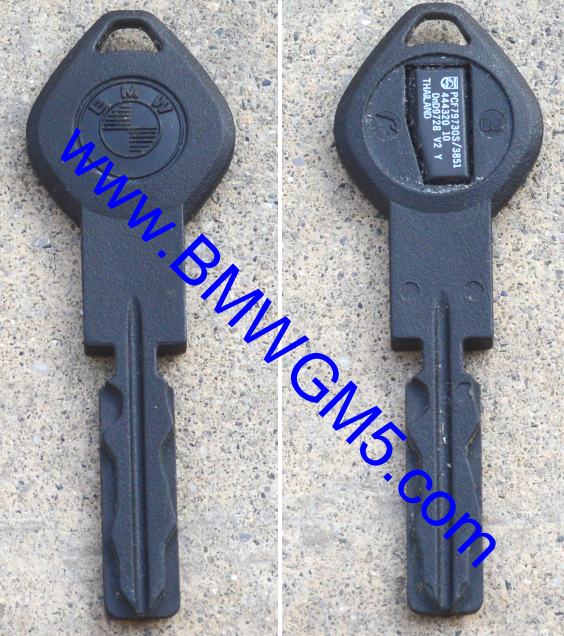

    ultima cosa, ogni chiave (anche quella in plastica) ha un transponder all'interno..
    [​IMG]




    [ MODz, se pensate che vada in "generale" o in "faidate', spostate pure]

    Ultima modifica di un moderatore: 13 Gennaio 2016
    A cristianmoi, Mostro bmw, nivola e ad altre 2 persone piace questo elemento.
