Aiuto per installazione modulo tv dvbt-2

Discussione in 'Hi-Fi Car, Navigation systems & Car-Theatre BMW' iniziata da lucariel, 31 Ottobre 2019.

  1. lucariel

    lucariel Kartista

    63
    10
    16 Agosto 2019
    Napoli
    Reputazione:
    0
    Ford escort XR3i
    Buongiorno a tutti, spero di postare nella sezione corretta.
    Ho ritirato la mia F31 una decina di giorni fà (costruzione 10/2015), molto soddisfatto della dotazione sento la mancanza di 2 option una è la TV e l'altro è la telecamera di retromarcia.
    Il primo che vorrei installare è il modulo tv.
    Ho passato molto tempo a leggere questo forum e anche qualcuno d'oltreoceano, ma ho ancora qualche perplessità.
    Dalle info trovate in rete, la mia auto ha navigatore professional con HU NBT EVO (quella da 1.5 din) versione HW 2.3.
    Per codificare il modulo TV una volta installato debbo agire a livello di codifica VO (FA) aggiungendo il codice 601, oppure si riesce ad ottenere lo stesso risultato codificando il necessario solo le voci necessarie in FDL?
    Ci sono codifiche da fare direttamente sul modulo TV, tipo immettere il VIN o simili?

    Tutte le HU come la mia possono essre codificate per accettare il modulo tv oppure debbo verificare specificatamente sulla mia HU qualcosa di specifico?

    Posso iniziare a portarmi avanti con il lavoro eseguendo la codifica in vettura o debbo per forza aspettare di installare il modulo hardware?

    In questo WE se ci riesco, vorrei iniziare a provare a estrarre dall'auto FA SVT e NCD, in modo da leggermeli con calma cercando di capire come agire, a tal scopo mi sono dotato, grazie a quanto avete messo a disposizione sul forum, il cavo e una versione di E-SYS.
    Confido nel vostro supporto.
    Luca

  2. bmwmsport

    bmwmsport Amministratore Delegato BMW

    3.103
    338
    24 Novembre 2009
    CESENA Viale Oberdan, 220
    Reputazione:
    14.656.449
    F26 E61 E90
    tutte le Evo /Evo2 sopportano la TV.
    una volta cablato il tutto,.. dovrai aggiungere il 601, e codificare HU e Modulo tv
    è un post montaggio molto molto facile,..

  3. lucariel

    lucariel Kartista

    63
    10
    16 Agosto 2019
    Napoli
    Reputazione:
    0
    Ford escort XR3i
    Grazie per la risposta rapidissima, quindi mi confermi che debbo agire modificando il VO, ok, avevo letto post in cui si congiliava di non farlo poichè il VO era registrato sui server BMW e avrebbe potuto creare problemi in caso di intervento in casa madre.

  4. bmwmsport

    bmwmsport Amministratore Delegato BMW

    3.103
    338
    24 Novembre 2009
    CESENA Viale Oberdan, 220
    Reputazione:
    14.656.449
    F26 E61 E90
    il VO lo modifichi solo virtualmente,.. senza l' obbligo di scriverlo in vettura,..

    prima di effettuare codifiche ti consiglio di leggerti qualche guida,.. cosi da avere idee più chiare,.. e non trovarti nei problemi,..

    come ti ho scritto è uno dei post montaggi più semplici,.. ma deve essere fatto con criterio..

  5. lucariel

    lucariel Kartista

    63
    10
    16 Agosto 2019
    Napoli
    Reputazione:
    0
    Ford escort XR3i
    Sei stato chiarissimo, mi sto infatti documentando molto, e prima di operare sulla vettura vi chiederò altre informazioni.
    A tal fine se ho capito bene quando aggiungero l'opzione 601 e generato il nuovo FA dovrei andare sulle 2 centraline specifiche e dare in comando CODE a quel punto ad es la HU NBT verrà interamente riprogrammata, corro i rischi di perdere delle funzionalità gia installate in fabbrica?, essendo l'auto ldi ottobre 2015 i PSDzData lite 4.19.40 (F020_19_07_539_V_004_002_001) sono adeguati?

  6. smercki

    smercki Presidente Onorario BMW

    11.221
    622
    9 Giugno 2004
    Reputazione:
    52.899.488
    520d F11
    La codifica è l’ultima dei tuoi problemi
    Considera che devi portare la fibra ottica dal navi fino a dietro al modulo tv, poi questione antenne, la migliore soluzione installare gli amplificatori originali, ma la tua auto deve averle nei due vetri laterali posteriori (deflettori), di solito ci sono solo se l’auto ha il dab o i vetri oscurati dalla fabbrica, se non presenti andranno sostituiti
    Alternative delle antenne amplificate esterne, ma sono antiestetiche e poca sensibilità

  7. lucariel

    lucariel Kartista

    63
    10
    16 Agosto 2019
    Napoli
    Reputazione:
    0
    Ford escort XR3i
    Per quanto riguarda la fibra dovrei averla gia nel bagagliaio collegata al modulo di trasmissione, (puoi confermarmi che in questo caso potrei attaccarmi li col classico connettore ad Y) se non fosse cosi dovro passarla, ma non mi preoccupa.
    Per le antenne, quello è davvero complicato, per il momento ho preso delle ampire 600 spero siano decenti, poi con calma vorrei vedere il da farsi, poichè mi piacerebbe avere anche il dab......altrimenti per non sostituire i vetri avevo pensato all'antenna della cabrio che ha gia l'amplificatore e potrebbe essere installata intorno al vetrro.

    Resto ancora perplesso sulla codifica poichè tra le tantissime guide e i video trovati non ho ancora il quadro chiaro....

    Grazie mille, apprezzo molto l'aiuto che mi state dando
    Spero di poter ricambiare.

  8. smercki

    smercki Presidente Onorario BMW

    11.221
    622
    9 Giugno 2004
    Reputazione:
    52.899.488
    520d F11
    La fibra ottica è presente solo se hai l’amplificatore harman kardon altrimenti è da passare! Le ampire x quello che costano non sono male
    Per la codifica è più semplice di quello che immagini, nessuna codifica in fdl (a meno che non vuoi sbloccare la visione in movimento)

  9. lucariel

    lucariel Kartista

    63
    10
    16 Agosto 2019
    Napoli
    Reputazione:
    0
    Ford escort XR3i
    Forse ho commesso qualche errore durante l'ispezione nel bagagliaio, e complice la mia poca esperienza su quest'auto, mi era sembrato che ci fosse un connettore MOST collegato ad una centralina nel bagagliaio alla sinistra della scatola fusibili.
    Domattina darò una occhiata più approfondita altrimenti toccherà comprare il cavo in fibra piu lungo e derivarla sulla HU (NBT_EVO), Giusto??

  10. smercki

    smercki Presidente Onorario BMW

    11.221
    622
    9 Giugno 2004
    Reputazione:
    52.899.488
    520d F11
    Quella è la centralina telematica TCM
    E non ha fibra
    Ti servirà un cavo fibra doppio di circa 4 metri, meglio se 5

  11. lucariel

    lucariel Kartista

    63
    10
    16 Agosto 2019
    Napoli
    Reputazione:
    0
    Ford escort XR3i
    Grazie..... mi procuro la fibra, posso chiederti ancora, quale tecnica mi consigli, prendere un cavo ad Y da attaccare alla HU e poi rilanciare verso il modulo tv con la fibre da 5mt oppure è possibile comprare il solo cavo da 5mt e poi aprire i connettori per posizionare le fibre singole TX e RX in modo da formare l'anello ? ed in tal caso come si distinguono TX ed RX in modo da fare le connessioni nel modo corretto?

  12. lucariel

    lucariel Kartista

    63
    10
    16 Agosto 2019
    Napoli
    Reputazione:
    0
    Ford escort XR3i
    Vi aggiorno..... ho installato tutto l'hardware necessario e ho codificato l'opzione 601 nel mio VO codificato modulo tv e NBT2 ma ho un problema adesso che non so come risolvere.
    Il modulo è riconosciuto nel menu del NBT e riceve correttamente i canali ma sento solo l'audio menter per il video lo schermo resta tutto blu. a primo avviso sarei portato a pensare manca qualche codec ma non trovo indicazioni su come procedere.

  13. smercki

    smercki Presidente Onorario BMW

    11.221
    622
    9 Giugno 2004
    Reputazione:
    52.899.488
    520d F11
    Hai sbagliato l’ingresso video sull’Evo

  14. lucariel

    lucariel Kartista

    63
    10
    16 Agosto 2019
    Napoli
    Reputazione:
    0
    Ford escort XR3i
    ho usato 3piedino 34 e piedino 40 rispettivamente per Fbus+ e Fbus- e piedino 38 per la massa, secondo lo schema preso dai TIS on line.
    Avevo anche controllato sulla piedinatura del connettore A42*1B che in effetti questi piedini corrispondono al modulo video. ( unica eccezzione per il piedino 38 che viene descritto come non utilizzato oppure come ethernet data line ).

    Se ritieni sia giusta tocca riaprire per vedere se forse abbia inserito male i piedini. o inavvertitamente invertiti tra loro.

    Nel frattempo come al solito ti ringrazio per il tuo puntuale preziosissimo aiuto.

  15. lucariel

    lucariel Kartista

    63
    10
    16 Agosto 2019
    Napoli
    Reputazione:
    0
    Ford escort XR3i
    Ulteriore aggiornamento.
    Stamattina ho smontato la HU per capire quale errore avessi commesso e mi sono accorto che uno dei 2 fili che portavano il segnale video era arretrato inserendo il connettore quadlock.. errore mio forse non avevo piegato la linguetta di fermo a sufficienza.
    Adesso ho una parvenza di video, ma nessuna immagine... la schermata blu si alterna a scrosci grigi nei quali sembra esserci dietro una immagine in bianco e nero, quasi sempre questi scrosci ci sono nella sola metà superiore dell'immagine e mai a pieno schermo.
    Sembrebbe quindi un problema di antenne, ho quindi portato la macchina in una zona ampia e senza ostacoli di ricezione, ma nulla.
    Possibile che il segnale sia così debole?, e comunque l'audio dei canali si riceve perfettamente.

    Ho davvero bisogno di una mano a questo punto in quanto sarà difficile uscirne senza una imbeccata giusta.

  16. bmwmsport

    bmwmsport Amministratore Delegato BMW

    3.103
    338
    24 Novembre 2009
    CESENA Viale Oberdan, 220
    Reputazione:
    14.656.449
    F26 E61 E90
    scrivi il vin della vettura,..
    probabilmente,.. hai codificato male la hu,.. o hai sbagliato il pinout..

  17. lucariel

    lucariel Kartista

    63
    10
    16 Agosto 2019
    Napoli
    Reputazione:
    0
    Ford escort XR3i
    K658364

    Se volessi provare il segnale video tra modulo tv e hu... come posso fare?
    Fbas+ e Fbas- sono un segnale video analogico? digitale? Pal? NTSC?

    Se provassi ad installare insta avrei maggiori info al fine di una corretta diagnosi?

    Potrebbe dipendere dal fatto che il modulo TV proviene da una serie 5? ( quello con la terza antenna?

    Scusate se faccio tutte queste domande, spero che comunque resti traccia in modo da aiutare chi si vorrà cimentare in questo montaggio.

  18. bmwmsport

    bmwmsport Amministratore Delegato BMW

    3.103
    338
    24 Novembre 2009
    CESENA Viale Oberdan, 220
    Reputazione:
    14.656.449
    F26 E61 E90

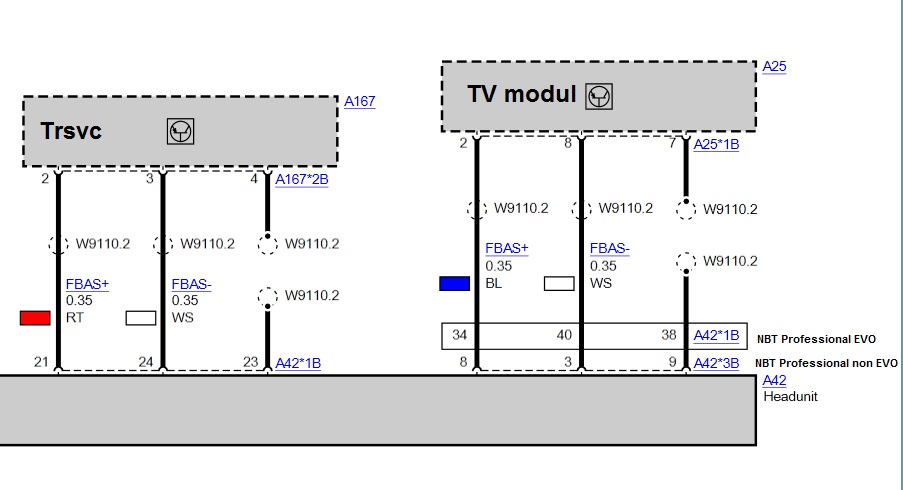

    [​IMG]

    MODULO TV:

    1 Alimentazione morsetto 30B
    2 Segnale FBAS+ Headunit
    7 Schermaggio Headunit
    8 Segnale FBAS- Headunit
    12 Massa Punto di massa

    HU EVO:
    Senza retrocamera puoi usare anche
    21 FBAS3 ( + )
    24 FBAS3 ( - )


    La codifica,.. non farla in FDL,.. aggiungi optional in FA e codifichi HU e TV ( che avrà sicuramente perso il cafd,.. e quindi dovrai iniettarlo )

    Ultima modifica: 8 Dicembre 2019
  19. lucariel

    lucariel Kartista

    63
    10
    16 Agosto 2019
    Napoli
    Reputazione:
    0
    Ford escort XR3i
    Grazie mille, ho postmontato anche la telecamera di retromarcia (che funziona correttamente) per cui non ho disponibile quell'ingresso.
    Per quanto riguarda i cafd mi appaiono tutti verde correttamente (almeno credo) se posso esserti utile fornendo altre info....

    Grazie sempre mille a tutti voi che mi state aiutando, non sempre nei forum ho trovato questa disponibilità

  20. bmwmsport

    bmwmsport Amministratore Delegato BMW

    3.103
    338
    24 Novembre 2009
    CESENA Viale Oberdan, 220
    Reputazione:
    14.656.449
    F26 E61 E90
    avendo un ID4,.. usa il 19 fbas+ e 26 fbas-
