[Reportage] Installazione modulo Audio/Video DVD TV tuner DVBH tuner su Z4

Cari BMWisti vi posto qui di seguito il modulo A/V che permette alle nostre amate fornite di monitor sul cruscotto, qualunque esso sia, professional, business, 6,5 pollici oppure 8,8 pollici, di poterci istallare lettori dvd, lettori mp3-mp4, lettori divx, ipod (tramite cavo audio o A/V), moduli digitale terrestre, playstation e simili, insomma tutto ciò che è fornito di uscita audio o audio-video con connettori RCA e/o RGB. Andiamo per step:
1. Smontare lo schermo con chiave torx T10 come da foto in seguito



2. Posizionare il modulo sotto il compressore airbag collocato nel cruscotto sopra il portaoggetti lato passeggero (quindi bisogna smontare il portaoggetti munito di sei viti torx – 4 sulla parte superiore e 2 sui fianchi dello stesso portaoggetti).
Il tutto visibile nella prox foto:

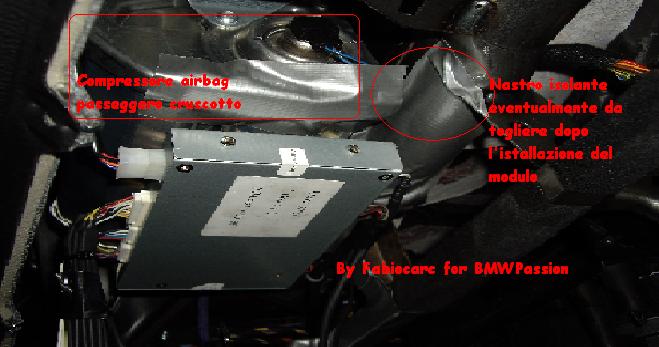

3. Ovviamente l’istallazione va eseguita scollegando a priori la batteria della macchina ed il modulo va applicato sotto il compressore airbag utilizzando due strisce adesive in plastica che si uniscono fra loro tipo il velcro (unite le due parti fra loro formano uno spessore di circa 3mm). Applicate due strisce alle estremità dei due lati corti del modulo (sulla faccia che metterete in contatto col compress-airbag) e altre due strisce sulle estremità del compressore alla stessa distanza delle due strisce applicate sul modulo ed il gioco è fatto: foto precedente.
P.S. isolate le parti in metallo che potrebbe andare in contatto col modulo con del nastro isolante che eventualmente toglierete dopo aver fissato bene il modulo ed effettuato tutti i collegamenti vedesi nastro largo grigio nella Foto precedente (1638).


4. Eccoci a noi con i collegamenti:
Il modulo (foto sotto)



Collegate il cavo proveniente dalla macchina all’ingresso LCD IN sul modulo (quello accanto a mode)
Collegate il cavo fornito col modulo all’ingresso LCD OUT sul modulo (quello accanto a CAN) come da foto di seguito:



5. Collegare il KEYPAD per le impostazioni OS del display;
Collegare i cavi RCA forniti all’ingresso A/V IN-OUT del modulo;
Collegare il cavo POWER ed in particolare il filo rosso sul positivo dell’accendisigari ed il nero al negativo o massa (meglio)
P.S. Io ho utilizzato un RELE’ per alimentare il modulo ed un lettore DVD mezzo din acquistato a parte collegando il positivo dell’accendisigari come remote del rele’ in modo da non gravare carichi sul fusibile dell’accendisigari che posso utilizzare per altro, ovviamente potete utilizzare un qualsiasi POSITIVO +12V che trovate nel comparto centraline nel cruscotto della macchina.
Quanto riportato nel punto 5. Lo trovate nella foto qui sotto:



6. L’RCA Audio out lo collegherete all’ingresso AUX che avete sotto il bracciolo della BMW, se non avete quello non cimentatevi nell’impresa se prima non andate in conce a farlo attivare, in tal caso però vi tocca smontare altresì la consolle centrale, non solo monitor e portaoggetti.

ALTRI COLLEGAMENTI UTILIZZABILI DEL MODULO
(I seguenti collegamenti non li ho utilizzati nella presente istallazione perché non li ritenevo necessari al mio scopo, ma se volete spiegazioni specifiche sui collegamenti o sui colori dei fili ecc., non esitate a contattarmi).
Non descrivo minuziosamente i seguenti punti per non gravare di troppe descrizioni e foto il POST
(I riferimenti li trovate nella foto del modulo ad inizio reportage)
- Il combinatore DIP/SW va opportunamente configurato a seconda del tipo di monitor e del numero e tipo di ingressi che vorrete sfruttare (RGB-AV1-AV2-AV3-RETROCAMERA) se mi fate un messaggio vi disegno come configurare i micro interruttori, altrimenti con lo schermo grande da 8pollici, non il 6,6pollici, volendo accesi tutti gli ingressi posizionate tutti i microint. All’in su, su ON.
- Sull’ingresso RGB IN va colegato un navigatore esterno o un lettore fornito di uscita RGB Video Out (cavi RCA Red Green Blu)
- Il Cavo CAN lo dovete usare congiungendo i fili can high e can low opportunamente collegati a due fili dell’i drive (se volete sapere i colori…contattatemi), questo serve a selezionare la sorgente tramite l’idrive se non volete istallare il pulsante in dotazione (io ho usato il pulsante, ho evitato l’unico collegamento non plug&play del modulo, ma ripeto, se volete vi posto come fare).
- Se installate la retrocamera collegare il filo RETROCAM sul positivo di una delle lampadine di retromarcia o su un filo che porta lo stesso segnale (contattatemi per spiegazioni…inutile appesantire il POST con opzional).
Vi è stato utile? Scusate a priori gli errori di post chetroverete...è il mio primo che pubblico....
Ringrazio tutti coloro che mi hanno insegnato come inserire reportage, quotato, seguito e/o reputato positivamente, sono sempre a disposizione per eventuali confronti, consigli, approfondimenti e richieste…
Fine reportage
Aggiungo una sola cosa, BUON BMW A TUTTI :wink:
Fabiocarc



Iceman...le foto le ho pstate secondo i canoni appresi dalle regole...comunque mi sono messo a disposizione per aiutare chi volesse intraprendere la stessa mia strada



ah dimenticavo....sulla sezione fai da te ho messo la notizia del reportage con l'indirizzo d'ubicazione



come si può fare?



risolto diversamente?



In aiuto a colleghi del forum posto foto ed ulteriori dettagli ritenuti utili da specificare...
in particolare grazie anche alla segnalazioni di scorpio, posto ciò che segue:

per scorpio......
in relazione alle domande che mi hai posto, rispondo:

1)arancio va collegato all'idrive ed il grigio al positivo della lampadina della retromarcia per attivare sullo schermo l'ingresso retro camera
2)red al red navi
green al green navi
blue al blu navi
white al sync del navi
black a massa
gray detto
white al navi IR
orange detto
poi c'è un'altro nero al pin 7 che devi collegare dal pin 7 al dvd ir
per i punti 3,4,5 ti ho risp già in pvt ed in oltre, sopra e nelle foto ri postate trovi ciò che mi hai chiesto
ciao amico mio

ecco le foto

can hi e can low



il dip Switch


la foto dei collegamenti in alta risoluzione...

per altro, continuate pure a chiedere.......



:wink:ma scherzi????
figurati.....altrimenti cosa l'ho postato a fare il reportage?
fra BMWisti
Io sono fra voi da poco ma mi sento già dei vostri



nn voglio e nn posso fare pubblicità...diverse case fanno moduli compatibili bmw, bortesi è quello messo in qst post, chiamali x il prezzo...potrebbe esser cambiato. circa 4,5 pippi...è compatibile, anzi è proprio e6x...ti consiglio di presentarti alla sezione ...mi presento, io e la mia bmw....è gradito...benvenuto fra noi



per la tua nn so,prova a vedere su bortesi.it, penso ke ci sia x la tua



ipod si... iphone nn so
