[REPORTAGE] Creazione frecce a led!!!!!

Bene, bene, inauguro questa nuova sezione con un bel reportage per noi centauri.
Era da tempo che mi balenava per la testa una cosa simile, e grazie all'auto di Peppe, sono riuscito a metterla in pratica.
Vi farò vedere 2 versioni di come realizzare frecce con i led, pertanto serve:

- Saldatore
- Stagno 0,80mm
- Colla a caldo (solo per prima versione)
- Filo
- Piastra millefori (solo per seconda versione)
- Led gialli (in totale 16)
- Resistenze per led (470ohm)

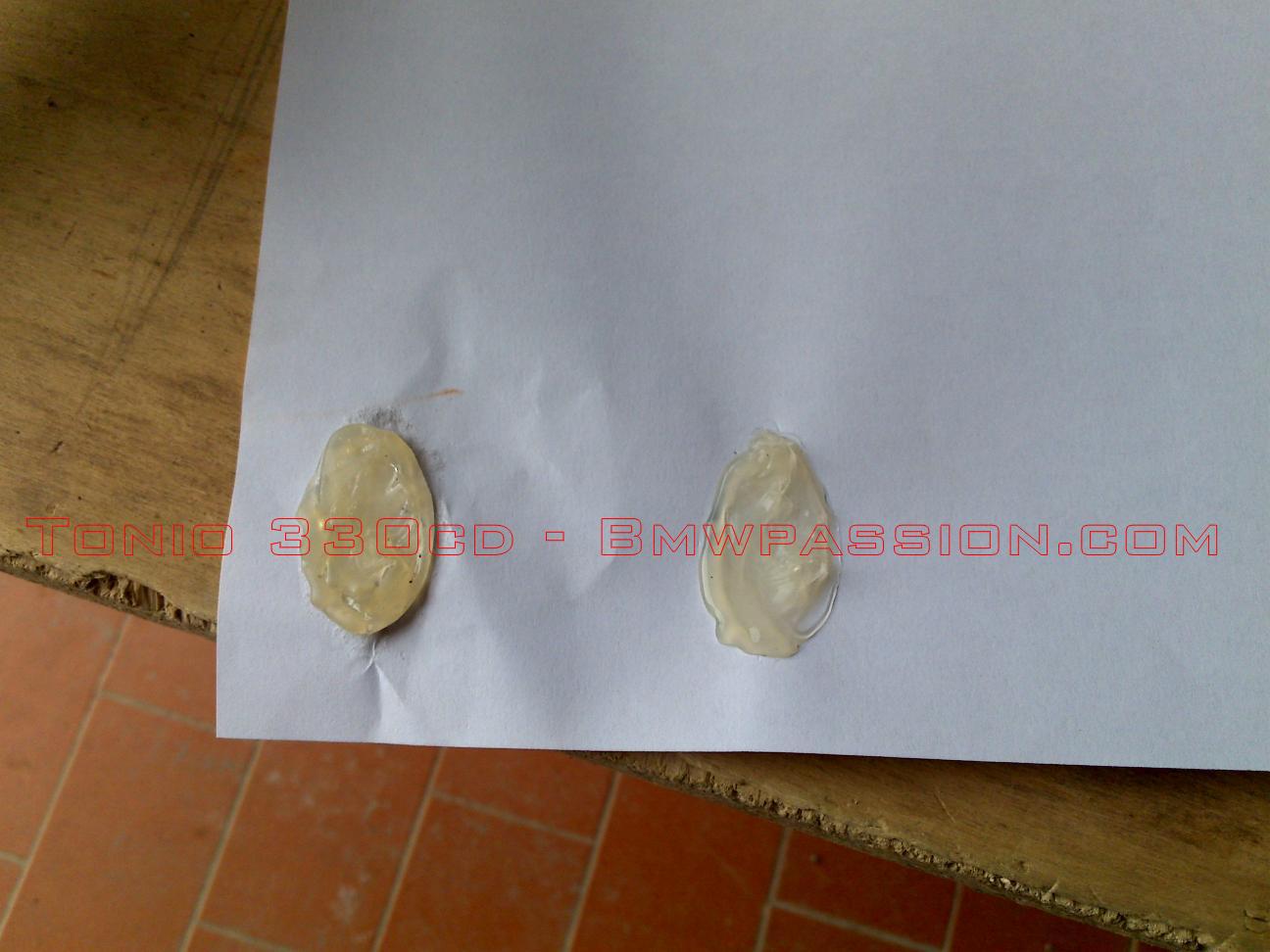

Allora per la prima versione (quella meno curata, fatta con mezzi di fortuna) per prima cosa è necessario creare con della colla a caldo degli stampi con la forma della vostra freccia, ecco come:

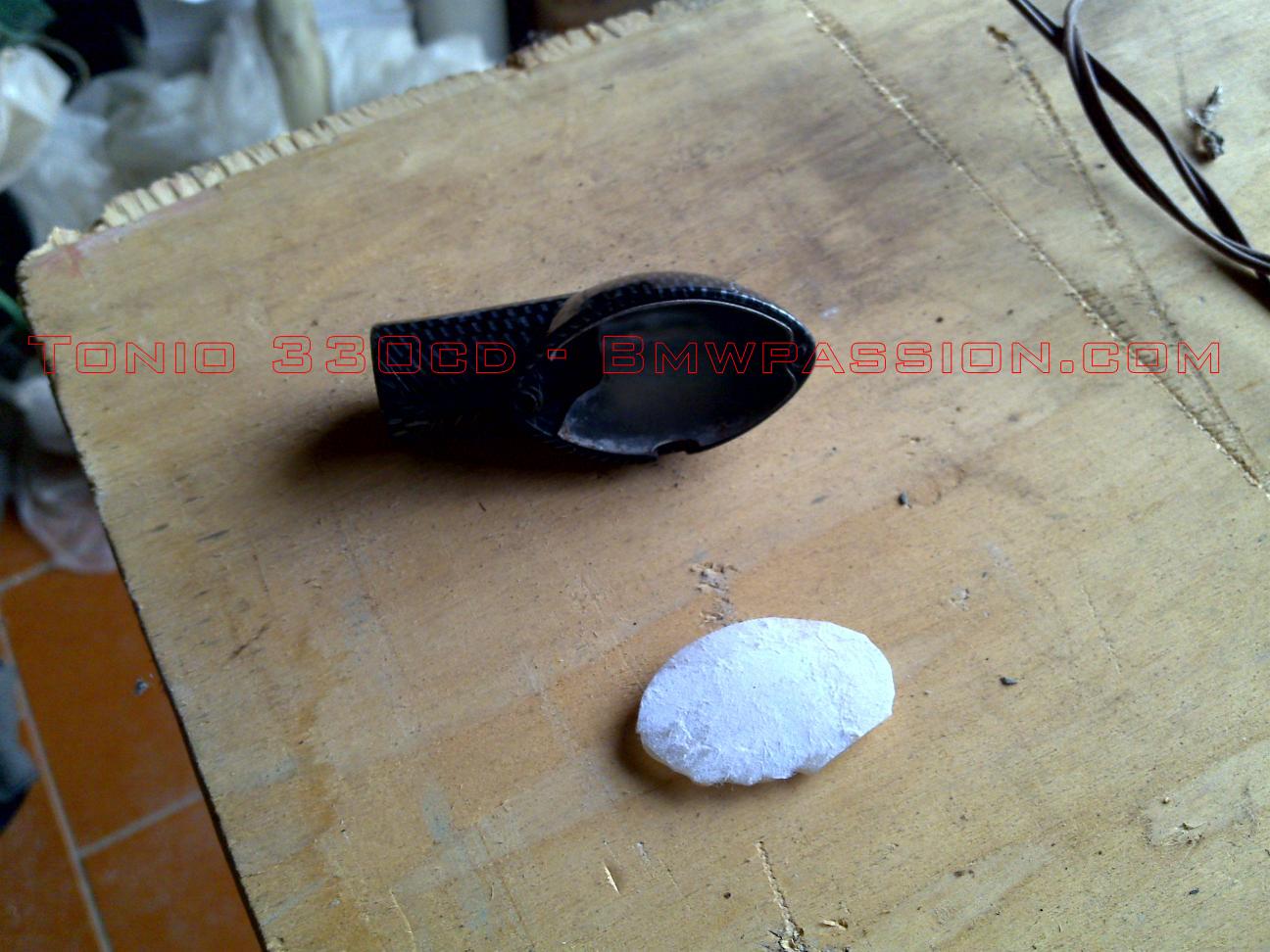

Poi ritagliateli in modo che entrino precisi dentro la freccia.







A questo punto inserite i led bucando la basetta di colla, in questo modo:



A questo punto dietro è necessario fare le saldature. Io in queste foto ho collegato ogni led ad una resistenza, ma probabilmente sono sovralimentate e c'è il rischio che durino molto poco.....

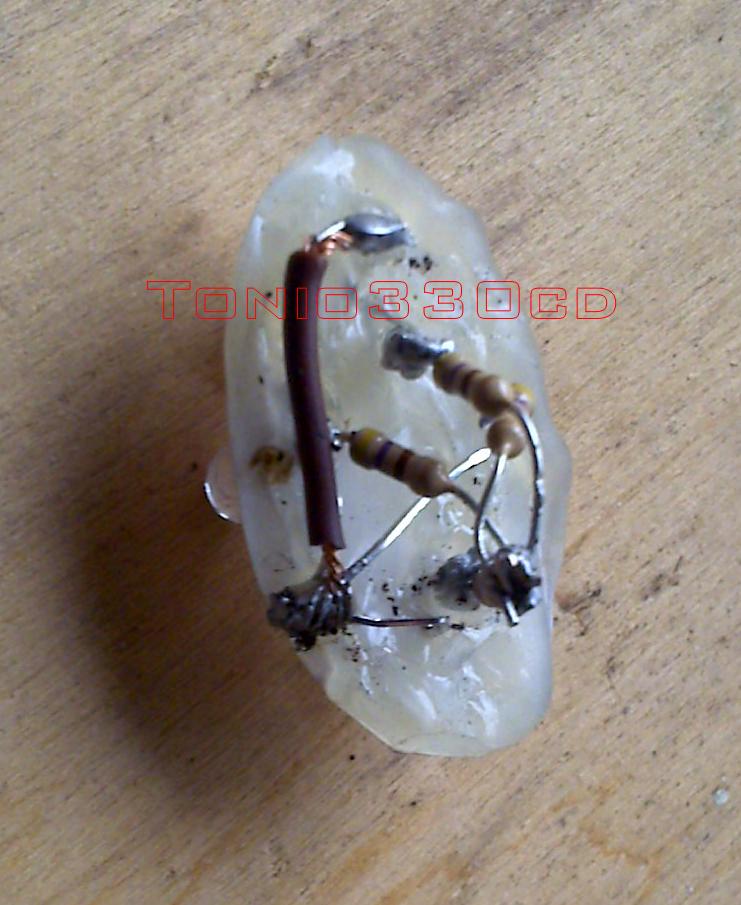

Comunque fate in modo dietro che tutti i piedini negativi siano girati in una direzione in modo tale che piegandoli si possano unire 3 in un punto solo ed il quanrto collegatelo con un pezzettino di filo, come si vede in foto. Per il collegamento in serie invece, cioè 2 led ad una resistenza leggere avanti al metodo 2.:wink:

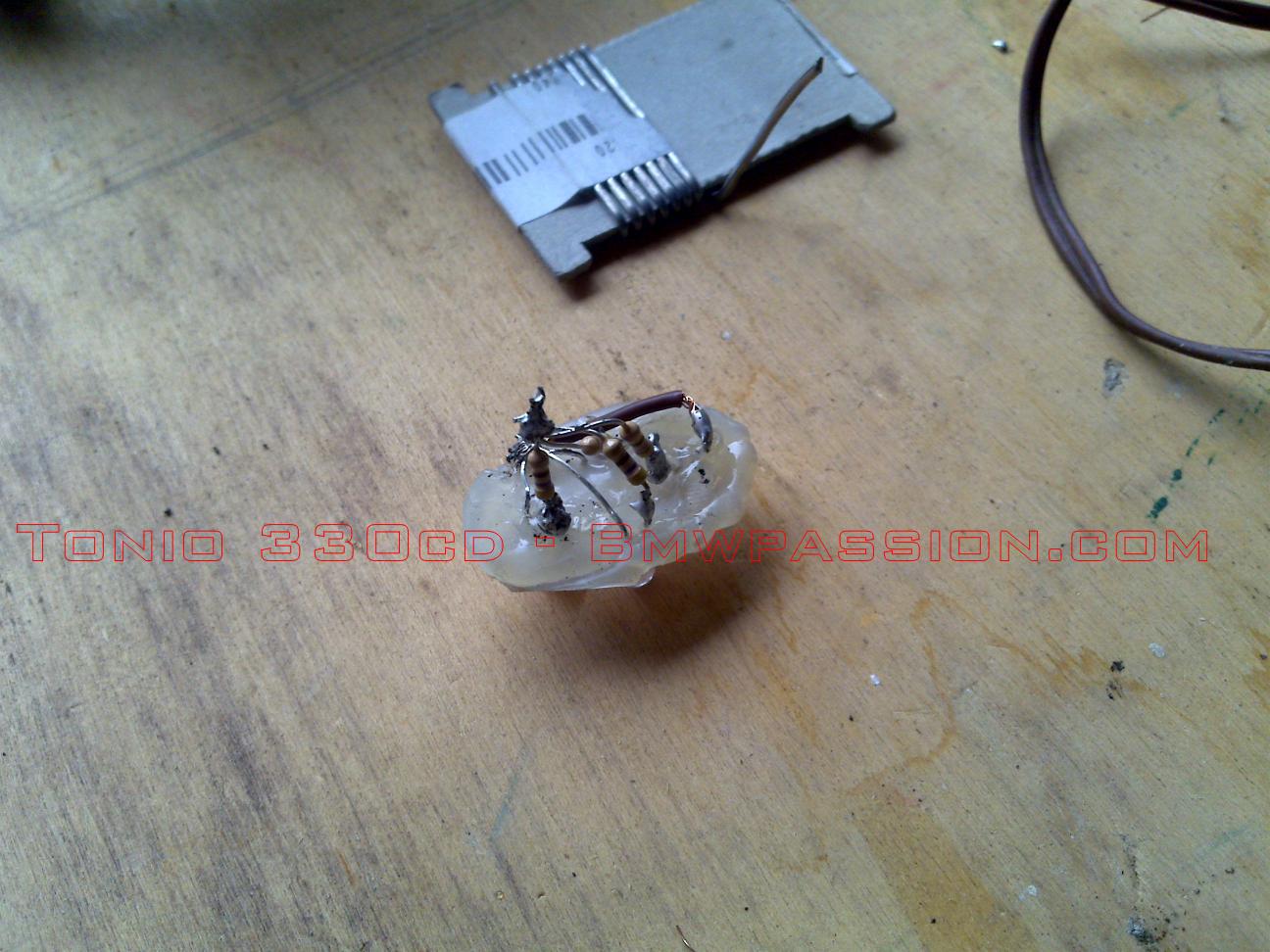

Fate la stessa cosa con le resistenze colllgate al positivo ed unitele tutte in mezzo, così:

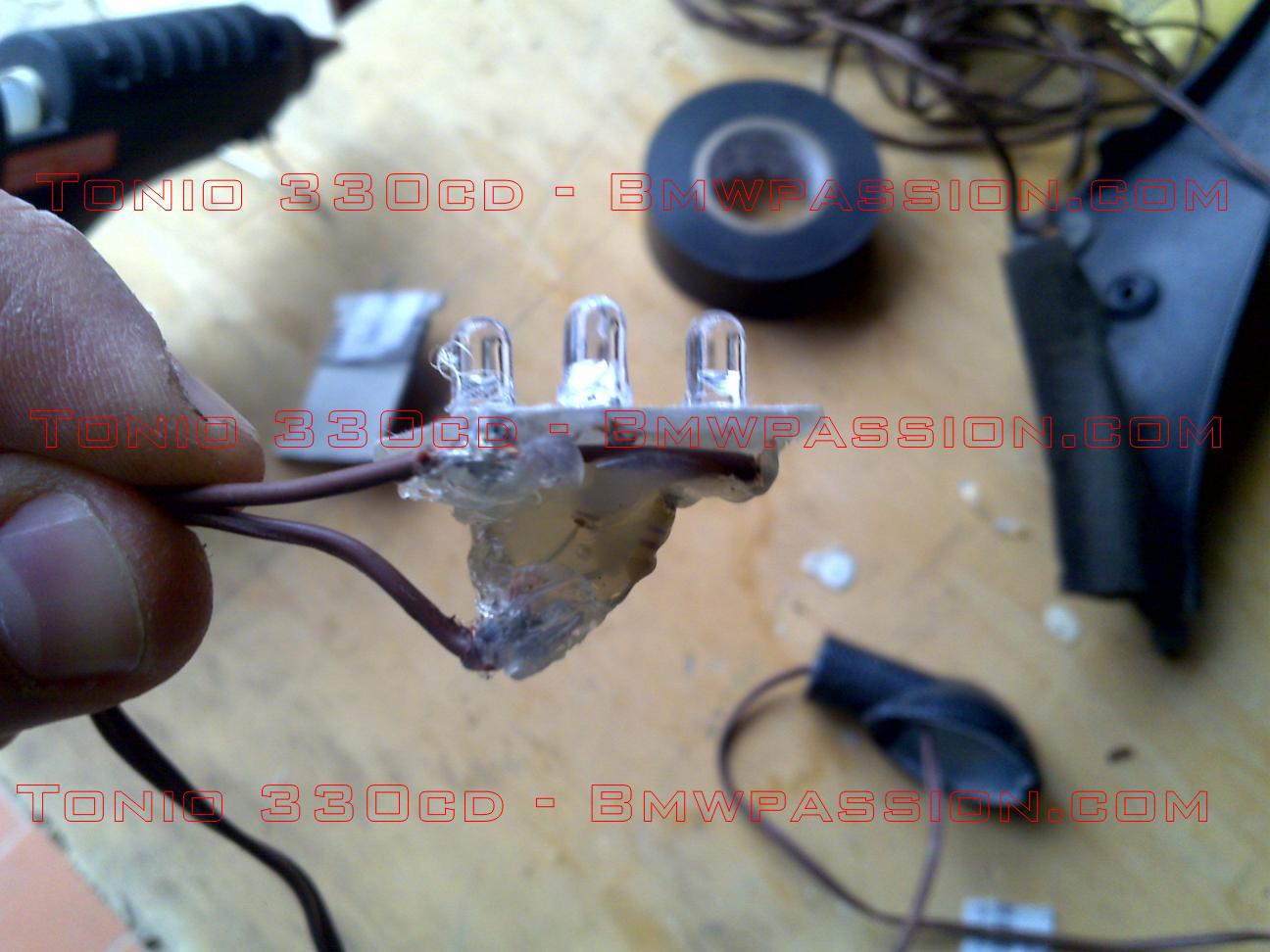

Adesso conla colla a calda sigillate tutto, così si stà più tranqulli che non tocchi insieme + e -!!!!:wink:



Come vedete il lavoro viene, ma è un pò pasticciato, primo perchè ero alla mia prima esperienza con i led, secondo perchè comunque sono materiali di fortuna. Quindi questa prima parte può essere sostituita così.

Prendete la basetta millefori e tagliatela sempre in modo che vada forzata dentro la freccia.
Poi inserite i led nei fori in modo tale che dietro si possano collegare 2 led ad una resistenza, quindi collegate il + di un led al - di un'altro e poi mettete la resistenza sul + libero (di quello a cui è stato collegato il - al + dell'altro...). La cosa và fatta per tutte e due le coppie di led, quindi fate in modo che poi alla fine le 2 resistenze siano vicine come del resto siano vicini i 2 negativi liberi.



Ecco il dettaglio del collegamento dietro, come vedete è come dicevo prima, resistenze vicine e collegate e negatici collegati, così da lì si fanno partire i fili!!!:wink:



Quando saldate la resistenza al led lasciate i due piedini lunghi circa mezzo centimetro affiancateli e mettete una puntina di stagno, facendo attenzione di non scaldare troppo il led altrimenti si brucia e di non far toccare lo stagno sia al + che al -!!! Ecco come ho fatto io:

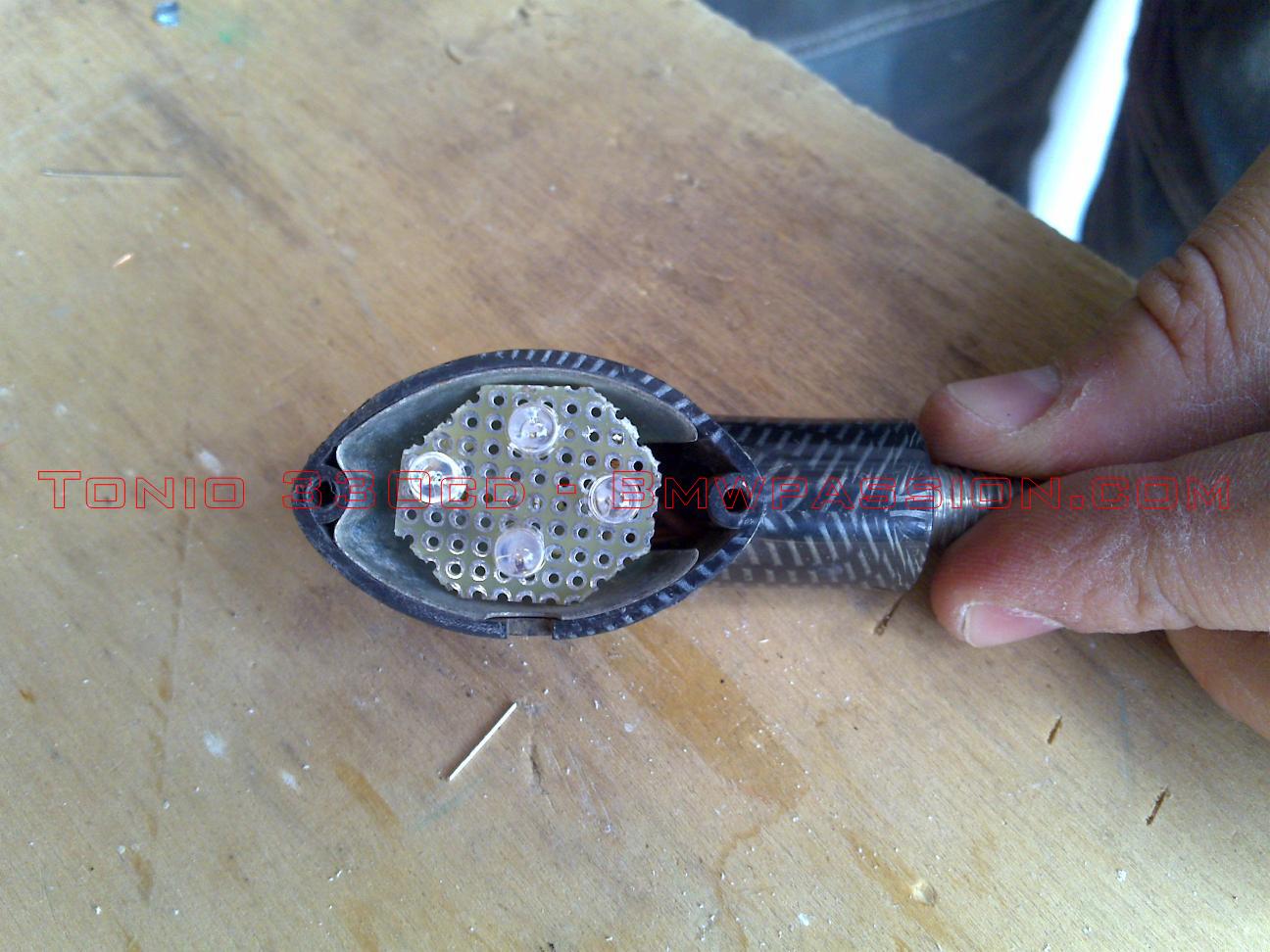

Adesso saldate i fili ed inserite i led nella freccia:



Poi fate in modo di bloccare la base ad incastro dentro la freccia, in caso fissatela con un pò di colla a caldo, io vistala particolare forma della freccia sono riuscito a farcela stare senza niente!!!

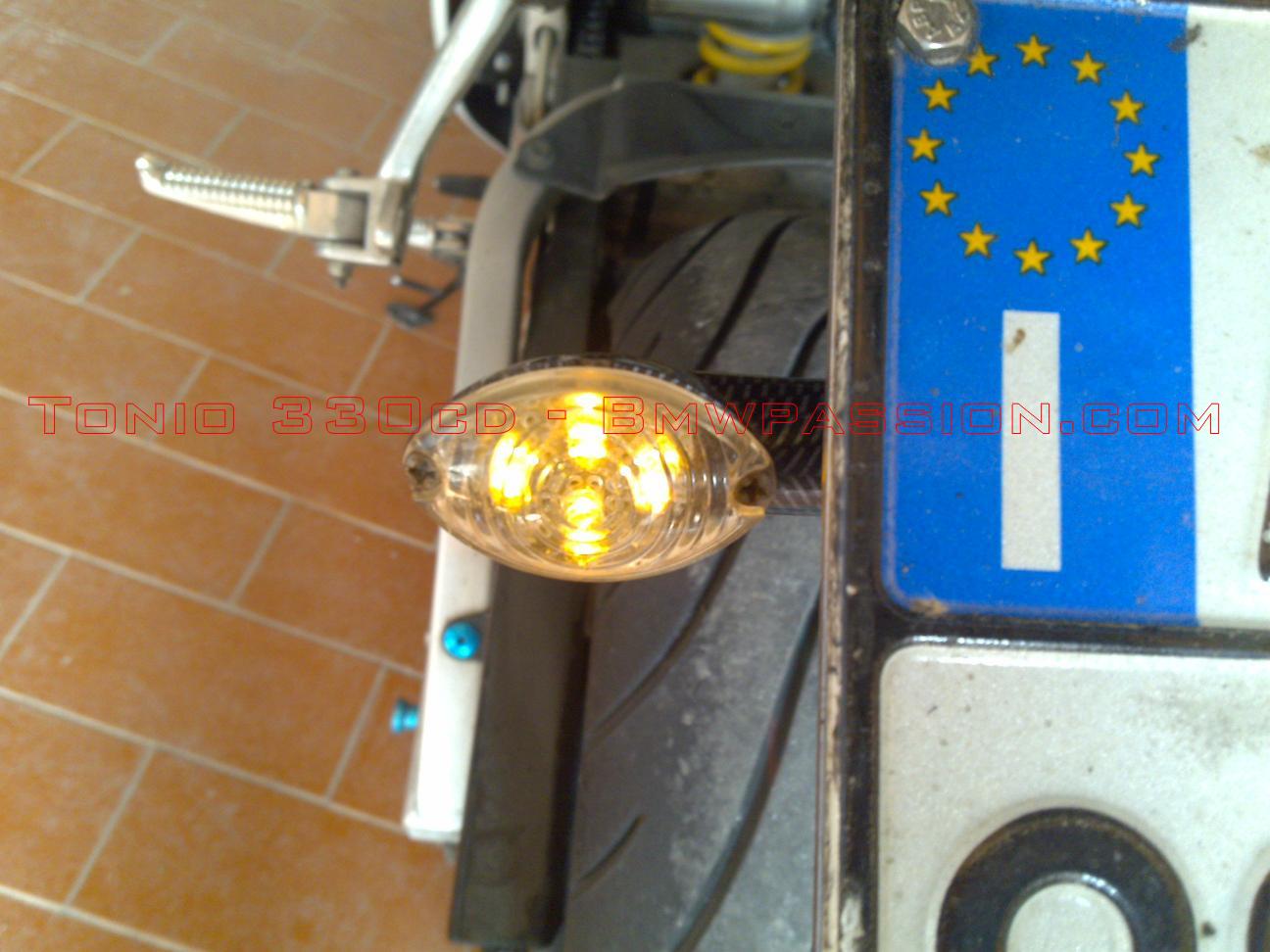

Adesso richiudete la freccia e godetevela!!!!!!:wink:



Ecco un pò di precisazioni. Se provate le frecce collegandone 2 o 3 sole probabilmente quelle spente lampeggieranno leggermente uguale. Il tutto sparisce se tutte le freccie sono collegate.Poi sembra che in alcune moto non lampeggino, per via del basso assorbimento, ma purtroppo per questo non vi sò dire, nella mia vanno alla grande!!!!:wink:


P.S. Si realizzano frecce a led a prezzi modici!!!!



Quoto, il mio non funzionava più ed ho dovuto usare quel bubbone che si vede in foto!!!!

Ed aggiungo che chi volesse collegare ogni led ad 1 resistenza lo può fare semplicemente usando resistenze da 680ohm invece che 470!!!!:wink:
