    ANGEL EYES
    BY FRA335






    Occorrente:
    1. - Stagno
    2. - Led bianchi (alta luminosità)
    3. - Resistenze per led da 680 ohm
    4. - Nastro isolante
    5. - Dremel
    6. - Silicone
    7. - Giravite Piatto e Stella
    8. - Cavo Elettrico
    9. - Saldatore a stagno
    10. - Tubo in plexiglas
    11. - Forno
    12. - Attack
    Bene, iniziamo prendendo il nostro tubo in plexiglas e adesso vi chiederete perché in plexiglas? Perché il plexiglas e un materiale che conduce la luce anziché filtrarla. Adesso misuriamo la lunghezza del nostro tubo, ognuno avrà misure diverse o come nel mio caso è lungo 1 metro esatto, adesso dobbiamo prendere un bicchiere oppure un oggetto di forma circolare e vedere se occupa lo spazio desiderato sul vostro fanale, poi misuriamo il diametro del oggetto e moltiplichiamolo per 3,14 e il risultato sarà la lunghezza del tubo cioè il punto in cui tagliare, io consiglio di lasciare almeno 5-6cm, tanto dopo lo stampo lo taglieremo con il dremel . ​





    Bene di qui in poi vi dirò passo passo quello che dovete fare, allora accendete il forno a 150c° e appena arrivato a temperatura inserite il vostro tubo, naturalmente farete due pezzi da 50 cm se nel vostro caso il tubo era lungo 1 metro in totale, dopo circa 5 minuti di cottura, estraete il tubo,sarà molle come un tubo di gomma, subito dopo passatelo intorno all’oggetto che avete scelto, io ho usato un bicchiere da come potete vedere in foto, cercate di essere rapidi nel dare la forma circolare al tubo altrimenti raffredandosi potrebbe spezzarsi o deformarsi. ​



    [​IMG]

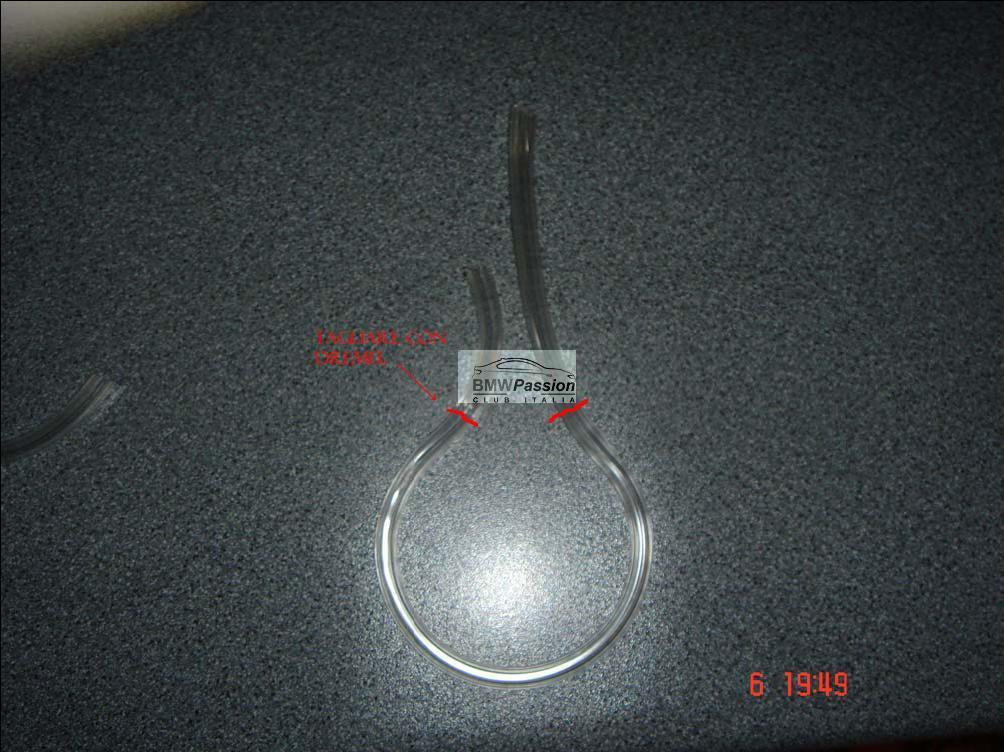

    dopo aver fatto questo lasciate raffreddare per 5-10 minuti il vostro angel eyes e dopo di che con il dremel asportiamo la parte in eccesso:​

    [​IMG]


    io per asportare ho usato un dischetto abrasivo leggerissimo che taglia abbastanza preciso:​

    [​IMG]

    adesso sempre con lo stesso dischetto che abbiamo usato per tagliare gli avanzi dobbiamo creare dei piccoli taglietti su tutta la circonferenza nella parte di dietro non in quella davanti: ​

    [​IMG]

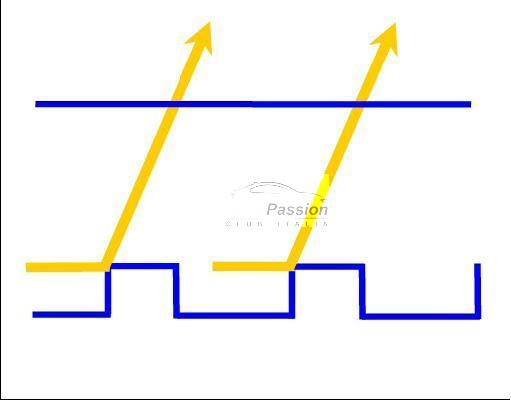

    adesso vi chiederete perché dobbiamo fare questi intagli? adesso ve lo spiego, praticamente questi intagli servono per riflettere ancora di più la luce, per chi non avesse capito metto la foto di uno schizzo con paint: ​

    [​IMG]

    bene, andiamo avanti, adesso dobbiamo prendere i led che saranno due per anello e incastrarli nel tubo da tutte e due le entrate, per sicurezza mettete una puntina di attack:​

    [​IMG]

    adesso intorno al vetro del plexiglas mettete un giro di alluminio lungo un pelino in più del led, mettendo sempre una puntina di attack stando attenti a non far toccare l'alluminio con i due poli del led!


    [​IMG]

    ora passiamo sopra l’involucro di alluminio un giro di nastro isolante, dopodichè mettiamo una piccola fascia di alluminio sempre sulla parte posteriore del angels e sopra l'alluminio passiamo uno strato di nastro isolante, QUESTA OPERAZIONE E FACOLTATIVA! LO CONSIGLIO SOLO PER COLORO CHE HANNO I FARI A PARABOLA PER EVITARE CHE SUL RETRO RIFLETTA NEL FARO ANNULANDO L'EFFETTO DEL ANGEL, PER QUANTO RIGUARDA I FARI LENTICOLARI SONO LIBERI DI LASCIARLO TRASPARENTE ANCHE DIETRO! ​

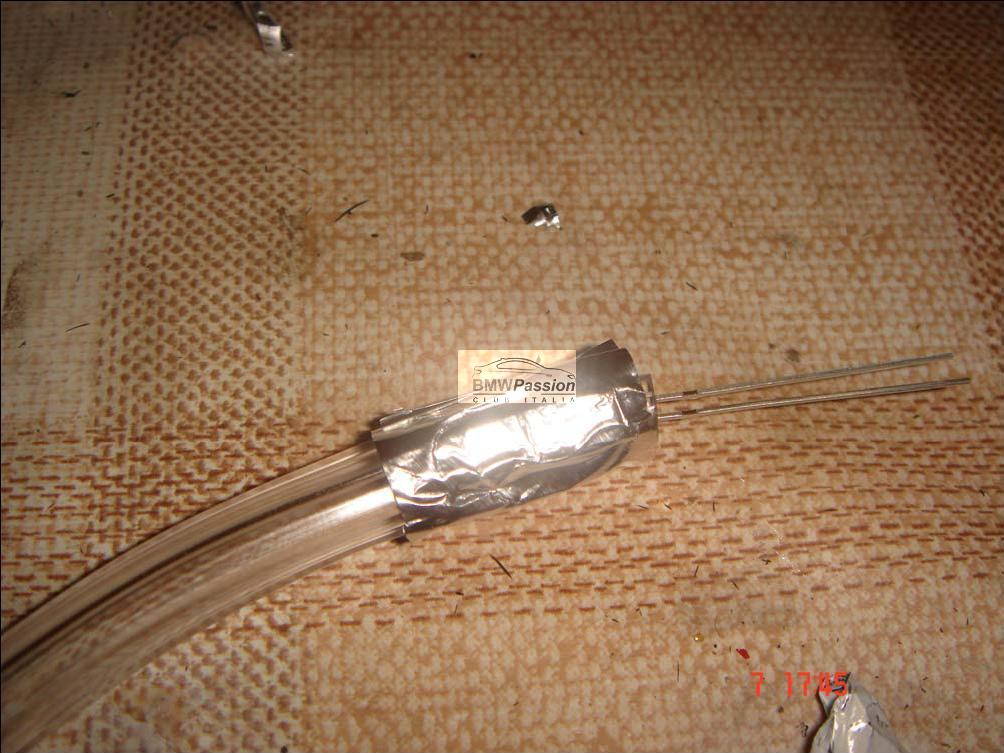

    strato di alluminio:​

    [​IMG]

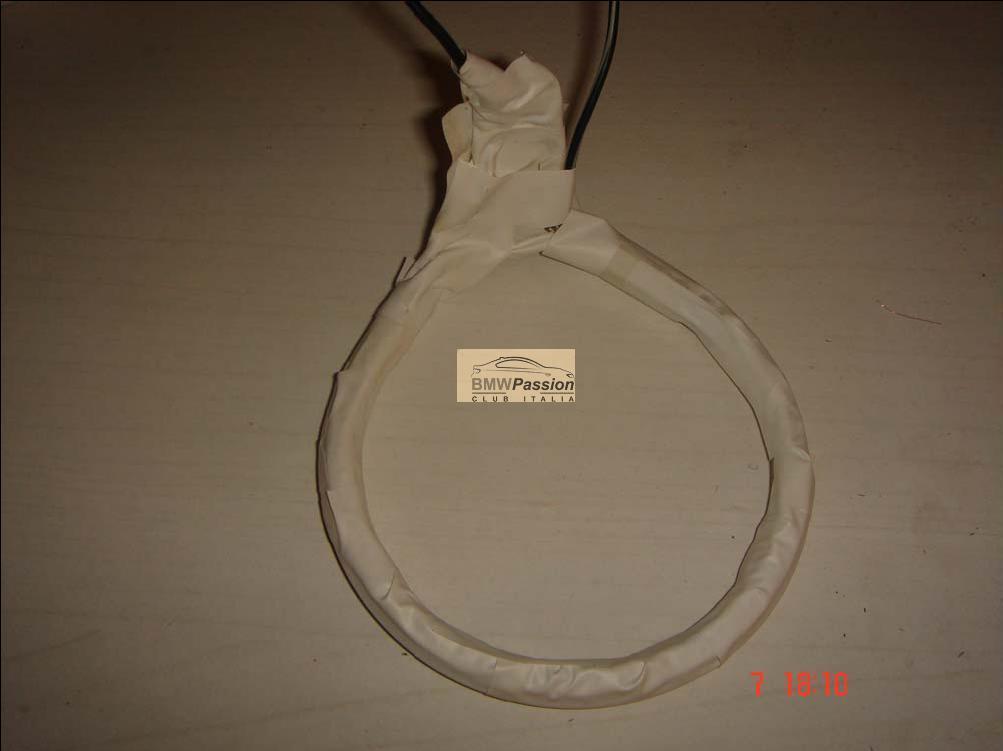

    strato completato con nastro isolante:​

    [​IMG]

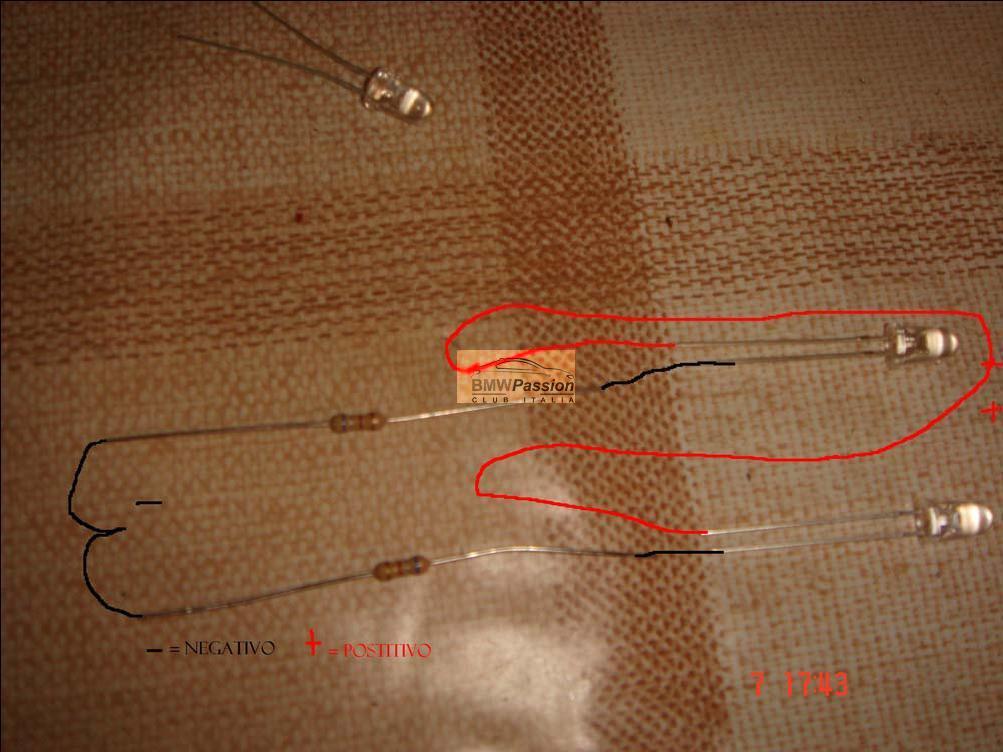

    qui vi allego lo schema elettrico per i led, le resistenze posso essere applicate sia sul polo positivo che negativo:​

    [​IMG]

    Ecco come si presenta il nostro angel eyes da spento:​

    [​IMG]

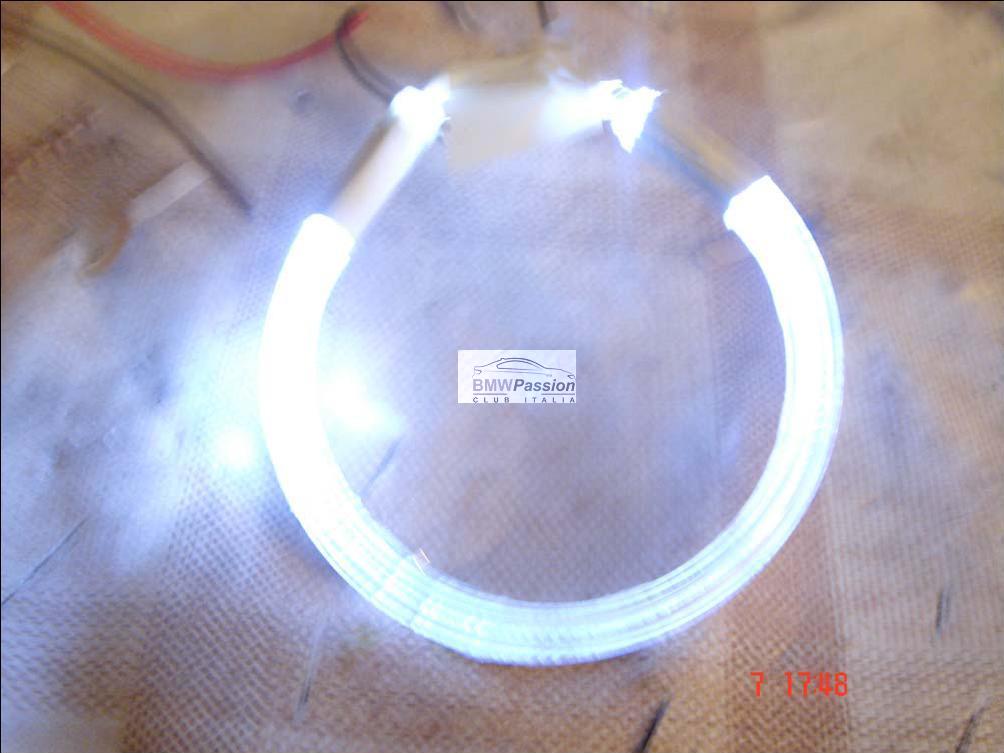

    ovvio che la parte dove si nota il nastro etc... verrà nascosta o eseguita in modo diverso il tutto dipende dal tipo di faro... qui sotto ecco il nostro angel da acceso:​

    [​IMG]
