[Reportage] Apricancello radiocomando garage integrato plafoniera o volante su E9x

Discussione in 'BMW Fai da te e tutorial: trucchi e consigli' iniziata da &rew, 12 Aprile 2016.

  1. &rew

    &rew Presidente Onorario BMW

    6.007
    3.158
    21 Giugno 2015
    TO
    Reputazione:
    1.155.667.788
    120d XD, E91 LCI 320d
    Ciao a tutti,
    apro questa nuova discussione perchè non volevo si perdesse nelle 15k pagine della serie 3 e soprattutto perchè i frammenti trovati a volte sono privi di immagini.
    Ovviamente, non avessi scavato abbastanza e dovesse esserci qualcosa di già trattato, segate pure l'incipit ma datemi dei riferimenti validi ;)

    Vorrei collegare il telecomando per il cancello del garage con qualche pulsante ma nella mia mente bacata sono solo per soluzioni eleganti (per quanto maledettamente complicate) che permettano un downgrade perfetto.

    Sono in attesa dell'arrivo della plafoniera con il tasto che disattiva l'airbag passeggero (se riesco carico le due immagini) e spero tanto sia un pulsante, non un interruttore, per poterlo mettere in parallello al telecomando (alimentato magari dal VCC della batteria).
    Chiedo lumi per quanto riguarda l'elettronica del box: qualcuno ha gli schemi con l'indicazione dei PIN od il colore dei cavi?
    (ricordo che ho una e91 LCI del 2009 130Kw)

    La plafoniera in questione ha i seguenti identificativi:
    Real-OEM part no: 61319225488 9209544 6932827
    Part replace: 61319180016 61319120455 61316976299 61316961458 61319197746 61319137488 61316971546 61316971777 61316971785 61319218150 61319205114
    mentre la mia è quella senza alcun pulsante :evil:

    Qualcuno è riuscito a fare il collegamento con i tasti a volante sul famoso telefono?
    Non mi spiacerebbe trovare lo schema elettrico dei contatti.

    Ho tentato di realizzare un pulsante touch tramite un NE555 ma con poco successo: l'assorbimento dell'elettronica era tale da non dare spinta sufficiente al radiocomando da 12v (al momento è tutto in stand-by in attesa di trovare un relè con assorbimento molto basso - 200mA).
    Sarebbe stata una figata perchè il lamierino del touch si sarebbe potuto nascondere tra la cover estetica della plafoniera ed il box dell'elettronica ;)

    Se qualche elettronico VERO - non improvvisato come me ;) - volesse favorire :mrgreen: sarei felice di condividere i miei casini :cool:

    Grazie a tutti.

  2. Giustyle

    Giustyle Presidente Onorario BMW

    10.303
    515
    14 Febbraio 2012
    Reputazione:
    5.912.556
    Bmw X5 F15
    apricancello radiocomando garage plafoniera o volante

    Il pulsante sul volante è un canbus quindi non puoi fare nulla..

    Se ti piace questo è quello che ho fatto io:

    [​IMG]

    [​IMG]

    Pulsantino nello sportello obd, si preme sia con il piede che con le mani.

    Ultima modifica di un moderatore: 12 Aprile 2016
  3. &rew

    &rew Presidente Onorario BMW

    6.007
    3.158
    21 Giugno 2015
    TO
    Reputazione:
    1.155.667.788
    120d XD, E91 LCI 320d
    Grazie Gius,

    questo lo avevo visto ma effettivamente è un tantino scomodo: ho fatto alcune prove simulando ma arrivare sulla ODB è un pelo difficoltoso.

    Precendetemente sulla Golf lo avevo messo sugli abbaglianti ed andava egregiamente.

    Peccato per i tasti sul paddle, sarebbe stata una soluzione favolosa.

    La plafoniera in questione è questa:[​IMG][/img][​IMG][/img]


    Spero che il tasto sia un pulsante altrimenti mi inventerò come farlo lavorare tramite relè o sotto timer come l'NE555 :confused:

    Ultima modifica di un moderatore: 12 Aprile 2016
  4. &rew

    &rew Presidente Onorario BMW

    6.007
    3.158
    21 Giugno 2015
    TO
    Reputazione:
    1.155.667.788
    120d XD, E91 LCI 320d
    Per quanto riguarda i comandi a volante ho trovato questo post interessante ma non sembra aver avuto seguito:

    http://www.e90post.com/forums/showthread.php?t=1210081

    La plafoniera mi è arrivata ma ... il tasto per disattivare l'airbag sembra molto rigido (ho paura che sia solo una spia): non riesco a trovare gli schemi dei circuiti elettrici per capire come funziona (ho il tester rotto, tra l'altro) ...

    Certo che se qualcuno molto volenteroso mi trovasse gli schemi ;) /emoticons/wink@2x.png 2x" width="20" height="20" /> sarei eternamente grato :) /emoticons/smile@2x.png 2x" width="20" height="20" />

    Ho provato qui http://www.bmw-planet.com/diagrams/release/us/e90/ ma non capisco quali siano i termini di ricerca ...

    Scrivo codici e/o parole ma non da alcun risultato :( /emoticons/sad@2x.png 2x" width="20" height="20" />

    Il codice è 9225488, è di una e90 ma montano dal 2005 in poi (anche gli attacchi sono gli stessi).

    Ultima modifica di un moderatore: 14 Aprile 2016
  5. Jolly90

    Jolly90 Amministratore Delegato BMW

    2.918
    54
    13 Maggio 2009
    Reputazione:
    73.240
    Bmw 120d
    ciao, perchè non prendi lo specchietto con home link?

    io l'ho postmotato e funziona perfettamente.

  6. &rew

    &rew Presidente Onorario BMW

    6.007
    3.158
    21 Giugno 2015
    TO
    Reputazione:
    1.155.667.788
    120d XD, E91 LCI 320d
    Sono in situazione di "digiuno economico" ed opterei per soluzioni più DIY ;) /emoticons/wink@2x.png 2x" width="20" height="20" />

    ---

    Questo è il pulsantino (tipo da pannello per trenino elettrico)

    (ho preso un rullo di una guida per tapparelle, gli ho allargato la sede a 6,5 mm e l'ho tagliato per avere una sezione alta 7 mm in modo da far uscire la testa del pulsante di soli 2 mm)

    [​IMG]

    sulla punta del trapano ho messo del nastro per far si che l'Attak non andasse a finire sulla testa del pulsante incollandolo alla plastica del retrovisore e mi permettesse di centrare il pulsantino sul foro (un pò di tolleranza sul movimento bisogna averla)

    [​IMG]

    e questo è il pulsante come rimane (è abbastanza mimetizzato)

    [​IMG]

    la parte più semplice è stato far passare il positivo preso dalla ODB (è sempre alimentato), smontare la plafoniera e fare le connessioni mentre la rognosità l'ho avuta nel trovare qualcosa che fungesse da distanziale per il pulsante ed aprire lo specchietto (qui ho veramente smadonnato perchè la plastica, anche con mille attenzioni, un pochino si "sbuccia")

    al prossimo passo tenterò di testare tutti i passaggi tra volante e sottovolante per utilizzare il tasto "telefono" ;) /emoticons/wink@2x.png 2x" width="20" height="20" />

    ora il radiocomando, alimentato a 12,65/12,7V apre il cancello da 100 metri :) /emoticons/smile@2x.png 2x" width="20" height="20" />

    PS:

    pulsantino 1€

    4 metri di cavo stereofonico da 0,25 mmq (era in cantina) 0,5€

    5 gocce di Attak 1€

    a stare larghi 3€

    anzi facciamo 5€ ... caffè compresi ;) /emoticons/wink@2x.png 2x" width="20" height="20" />

    Ultima modifica di un moderatore: 20 Aprile 2016
  7. Peppe 320d

    Peppe 320d

    17.949
    1.456
    4 Novembre 2007
    Milazzo
    Reputazione:
    1.789.952
    E46 320d sedan restyling
    Ottimo!


    Ho modificato il titolo, spostato il thread nell'apposita sezione e naturalmente inserito tra quelli di interesse.




  8. TheRiddle

    TheRiddle Presidente Onorario BMW

    5.173
    167
    13 Luglio 2003
    Reputazione:
    3.285.324
    Duemilaotto con la tela
    Da valutare anche la più comune modifica, collegare il telecomando a un positivo degli abbaglianti in modo che con un colpo di abbagliante il cancello si apra....

    Inviato dal mio SM-T705 utilizzando Tapatalk

  9. Giustyle

    Giustyle Presidente Onorario BMW

    10.303
    515
    14 Febbraio 2012
    Reputazione:
    5.912.556
    Bmw X5 F15
    [Reportage] Apricancello radiocomando garage integrato plafoniera o volante su E9x

    Fatta da anni sulla moto ;) /emoticons/wink@2x.png 2x" width="20" height="20" /> Ma sulla macchina preferisco il pulsantino interno (dato che gli abbaglianti li uso più spesso)

  10. Mvagusta

    Mvagusta Presidente Onorario BMW

    10.075
    3.787
    13 Novembre 2007
    Reputazione:
    505.961.626
    Audi A5 tdi cabrio quattro edition
    bell'idea........ma che voi sappiate vedo che homelink si puo' anche postmontare (originale s'intende)..........che pezzi ci vogliono per la serie 4??Anche perche' avrei bisogno di tre canali

  11. Jolly90

    Jolly90 Amministratore Delegato BMW

    2.918
    54
    13 Maggio 2009
    Reputazione:
    73.240
    Bmw 120d
    basta lo specchietto.

  12. &rew

    &rew Presidente Onorario BMW

    6.007
    3.158
    21 Giugno 2015
    TO
    Reputazione:
    1.155.667.788
    120d XD, E91 LCI 320d
    purtroppo la scorsa settimana ho dovuto riaprire lo specchietto a causa problemi colla ](*,)

    quella utilizzata è cristallizzata con il teflon che purtroppo non ha collanti a portata umana :-k

    pertanto ho acquistato 3 pulsanti di tipologie diversa per valutare meglio funzionalità e resa estetica ed ha vinto lui:

    https://www.amazon.it/gp/product/B00M3O9NNQ/ref=oh_aui_detailpage_o07_s00?ie=UTF8&psc=1

    della Sodial, come spedizione è un pò lunga ma vista qualità e prezzo direi decisamente ottimo!

    [​IMG][​IMG]

    è 4 poli perchè è anche illuminabile ma sotto allo specchio retrovisore ho preferito lasciarlo spento visto che potrebbe dare fastidio di notte.

    Miglioria degna di nota perchè non ci sarà più il rischio che il pulsante rientri ;) /emoticons/wink@2x.png 2x" width="20" height="20" />

    Dimenticavo quasi di aggiungere alla lista della spesa 3,44 euro!

    Il totale è sempre molto distante dall'esborso che si potrebbe affrontare per l'homelink preso anche solo allo sfascio :) /emoticons/smile@2x.png 2x" width="20" height="20" />

    Ultima modifica di un moderatore: 3 Febbraio 2017
  13. Il_Simo

    Il_Simo Direttore Corse

    1.516
    2
    23 Aprile 2004
    Livorno
    Reputazione:
    467
    BMW 320d F30
    ragazzi avete delle foto da far vedere, quelle postate non si vedono piu.
    Grazie

  14. &rew

    &rew Presidente Onorario BMW

    6.007
    3.158
    21 Giugno 2015
    TO
    Reputazione:
    1.155.667.788
    120d XD, E91 LCI 320d
    appena vado in studio vedo se trovo qualcosa ;)

  15. &rew

    &rew Presidente Onorario BMW

    6.007
    3.158
    21 Giugno 2015
    TO
    Reputazione:
    1.155.667.788
    120d XD, E91 LCI 320d
    purtroppo non riesco a trovarle ...
    se può esserti d'aiuto ti faccio una descrizione sommaria

    occorrente:
    forbici da elettricista, saldatore stagno, cacciavite, 4 metri di cavo stereofonico (rosso+nero) da 0.25, telecomando, lama per aprire lo specchietto

    NB
    1. puoi scegliere di utilizzare il guscio del telecomando ma dovrai prevedere un foro per il passaggio dei cavi
    2. se preferisci non utilizzare il guscio - secondo me soluzione più comoda - conviene rivestire in modo abbastanza stagno il PCB (pluriball e nastro agglomerante)
    2. il telecomando andrà piazzato tra carrozzeria e cielino, in zona plafoniera

    Lavoro
    - in zona ODB cerchi un positivo sempre alimentato (con un tester è facile e veloce)
    - smonti: plastiche sottovolante, devio-luci, pannello montante cristallo, specchio retrovisore, plafoniera e parte terminale del cielino sino ad arrivare allo specchio
    - apri con una lama lo specchio
    - pratichi in un punto comodo un foro per inserire il pulsante
    - saldi al pulsante il positivo che arriva dalla zona ODB
    - fai passare i cavi dal pulsante all'interno della guaina dello specchio
    - saldi al pulsante uno spezzone di positivo di circa 30 cm; questo andrà saldato al positivo del telecomando al quale avrai tolto la batteria
    - pratichi un ponticello sul contatto del pulsante del telecomando (come se questo tasto fosse sempre premuto)
    - saldi al telecomando il negativo al negativo batteria sul PCB

    Il pulsante che ho utilizzato lo trovi su Amazon:
    SODIAL 023198 On/Off Pulsante Nero Automatico Blu LED 3V 12MM, Nero [Classe di efficienza energetica A]
    attualmente non è disponibile ma ti puoi fare un'idea per le dimensioni

    PS: fai molta attenzione a smontare lo specchio per non far saltare i dentini di ancoraggio

    se sei smanettone non avrai difficoltà, diversamente fatti aiutare o prima di smontare tutto costruisci l'impianto esternamente in modo da avere cognizione della lunghezza dei cavi e delle manovre che devi fare

    sono andato a memoria quindi è molto probabile abbia sbagliato qualche passaggio ;)

  16. Il_Simo

    Il_Simo Direttore Corse

    1.516
    2
    23 Aprile 2004
    Livorno
    Reputazione:
    467
    BMW 320d F30
    ok grazie, ma non hai nemmeno foto del lavoro finito?

  17. &rew

    &rew Presidente Onorario BMW

    6.007
    3.158
    21 Giugno 2015
    TO
    Reputazione:
    1.155.667.788
    120d XD, E91 LCI 320d

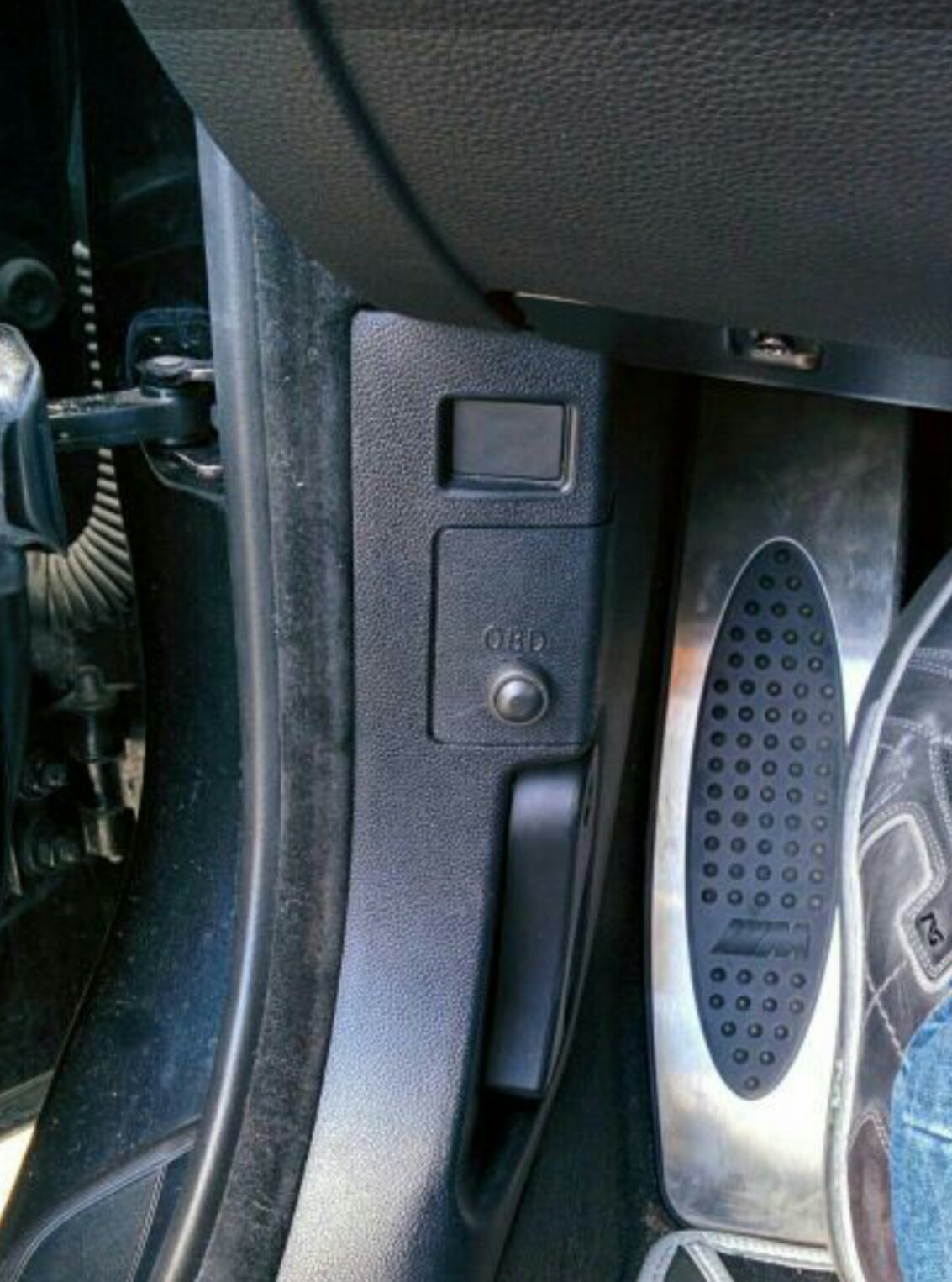

    per quanto possa ancora servire, unica foto ritrovata, sigh!
