Costruzione automodello JEEP WILLYS (quesito elettrico e work in progress)

. .








salve a tutti.

a tempo perso mi sto dedicando alla costruzione di un automodello elettrificato utilizzando esclusivamente pezzi di recupero.
(ho sventrato 1 videoregistratore e ho recuperato il ben di Dio, dai motorini ai trimmer, led, ecc ecc)

ho già risolto i problemi tecnici su come motorizzare meccanicamente il veicolo.

ma ho difficoltà nel mettere a punto un sistema che mi permetta di invertire il senso di rotazione del motorino che comanda lo sterzo:

1 avrei bisogno possibilmente di un interruttore che se azionato da una parte muove il motorino in un senso, e viceversa se azionato dall'altra, in modo da utilizzarlo come un joystick , oppure di qualche interruttore rotante, che fungerebbe da vero e proprio volante.

2 avei bisogno anche di uno schema per collegare il tutto.


NB

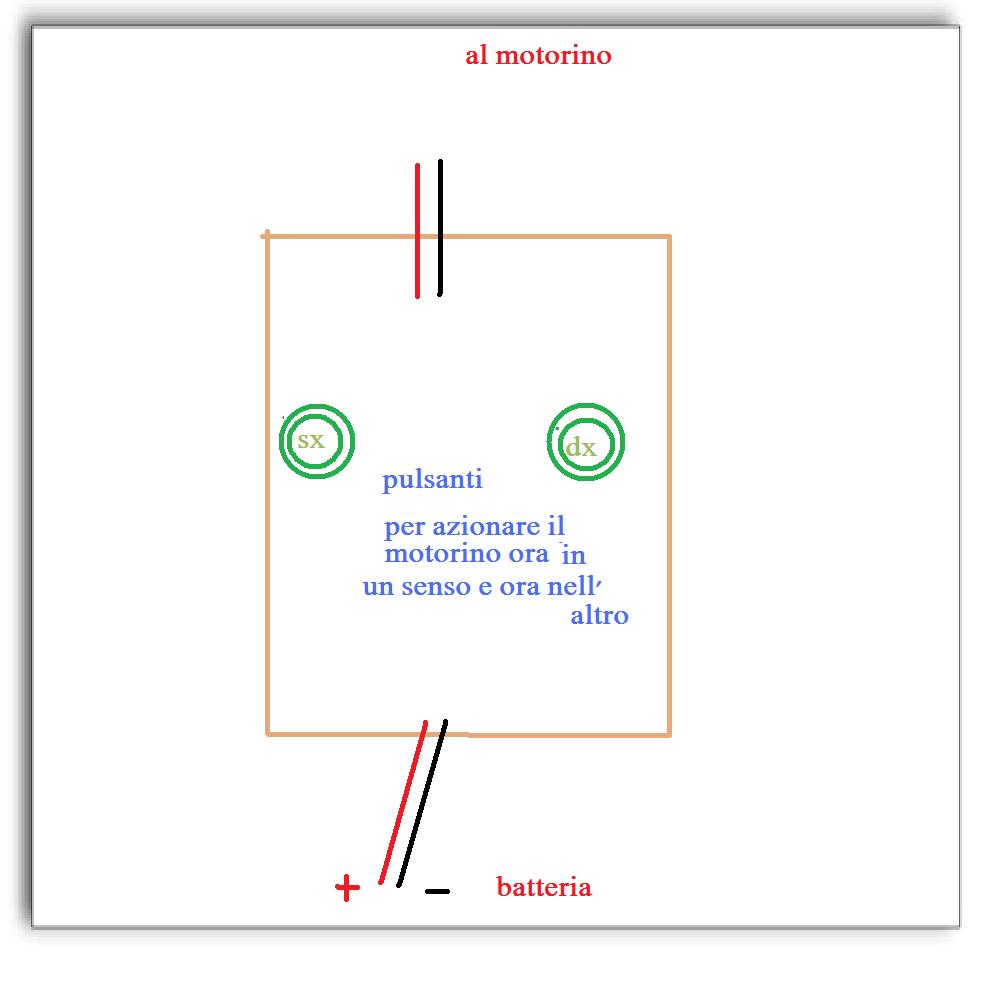

a me basterebbe anche utilizzare 2 pulsantini a rilascio affiancati, che muovano il motorino uno in un senso e uno nell'altro, un pò come nei comandi dello sterzo a pulsante della playstation, ma mi servirebbe sempre uno schema di come effettuare i collegamenti tra batteria-interruttori-e motorino che comanda lo sterzo..


sarei grato a chiunque mi potesse disegnare uno schemino.


il modellino sarebbe filoguidato,e costruito in compensato.

vorrei prendere spunto da questo

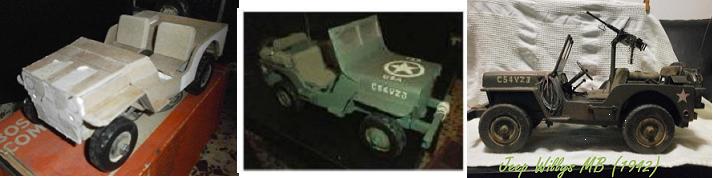

ma costruendolo in compensato, alluminio e materiali vari che ho in abbondanza, sulla falsariga di questo:
http://freeforumzone.leonardo.it/lofi/Filobus-Fiat-2405-1-43-radiocomandato-/D8667860.html



ciao Ivano!

hai visto a quali hobby mi sono ridotto? (la crisi è imperante.. ormai non vado nemmeno più a pesca..)

--------

si, lo so, se inverto la polarità inverto il senso di rotazione.

il mio problema è come realizzare il comando..

costruirei una scatola di legno, con 2 pulsanti a molla di quelli che chiudono il contatto quando li premi.

con uno vorrei far girare il motore verso sx, e con l'altro verso dx.

nella scatola entra la corrente, e dall'altro lato escono i fili che la portano al motore, ma non so come fare i collegamenti nella scatola....



non riesci a disegnarmi uno schemino di come collegare i 2 pulsanti?



ci sono, ma i fili come li collego?

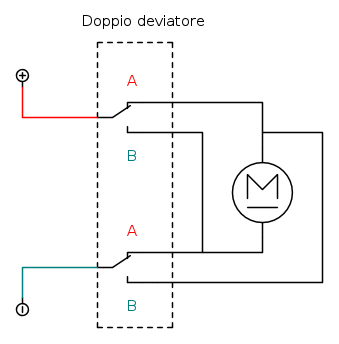

ma questo è un unico interruttore che muove simultaneamente i 2 contatti,

io avrei 2 pulsanti singoli, di quelli a molla...



grazie anche a te Peppe.

dunque:

non mi serve il fine corsa, perchè il motorino aziona una vera cremagliera, come nello sterzo vero.

dunque quando il motore non è azionato, le ruote stanno nella posizione in cui si trovano, o al massimo si muovono da sole (ma per questo basta un elastico che tenti di tenerle sempre dritte al centro.

il motorino lo vorrei far muovere usando 2 pulsantini separati collocati sulla scatola che funge da consolle.(come nella playstation quando non usi il joistick ma i 2 tasti per curvare..)

in pratica mi servirebbe uno schema per poter utilizzare i 2 pulsantini separati

riuscite a farmi un disegnino?



no

sono tipo questo (escono solo 2 contatti)



volevo farlo con quello che ho già..

pensavo che coi pulsantini funzionasse..



devo solo azionare un motorino cc da pochi volts.

comunque dovrei avere anche un paio di micro a 3 poli :
