qualcuno di voi sa come collegare i fili elettrici del condizionatore?

grazie Fla.

avevi ragione.

dallo split, usciva posteriormente lo spinotto reciso, identico a quello presente sull'unità esterna (reciso anch'esso)

LATO POSTERIORE SPLIT:



UNITA' ESTERNA:



--------------------------

Ma smontando il frontale dello split ho trovato in effetti un altra morsettiera...



ma porta solo 2 posti (fase -neutro)

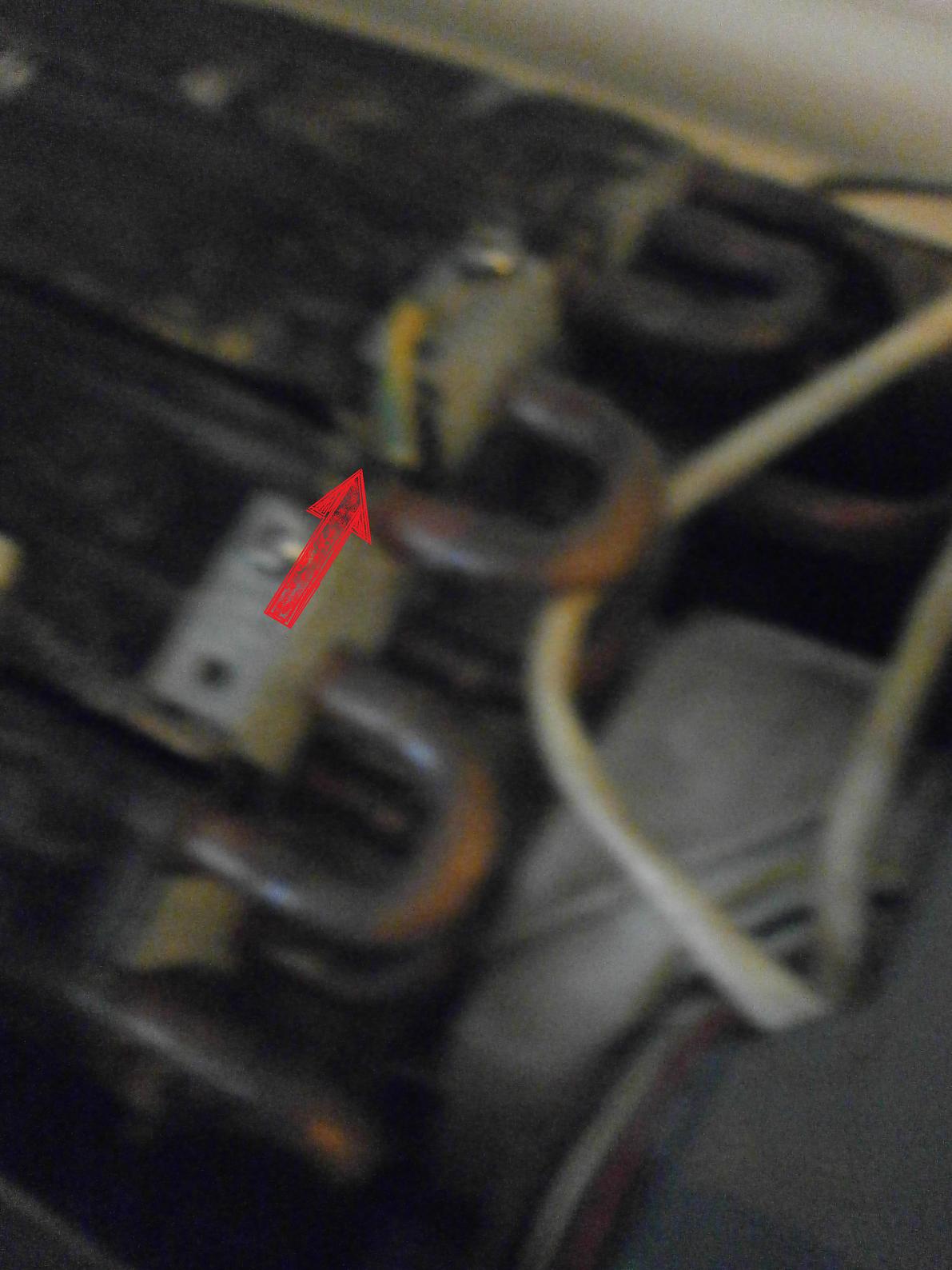

la terra non c'è, ma lì vicino ho notato un filo di terra reciso:



Immagino dunque che l'alimentazione debba arrivare allo split.

ma solo ad esso?

e la morsettiera libera che c'era sull'unità esterna? (morsettiera che ho trovato con le viti smollate, compresa quella della terra, segno evidente che quacosa era collegato...)

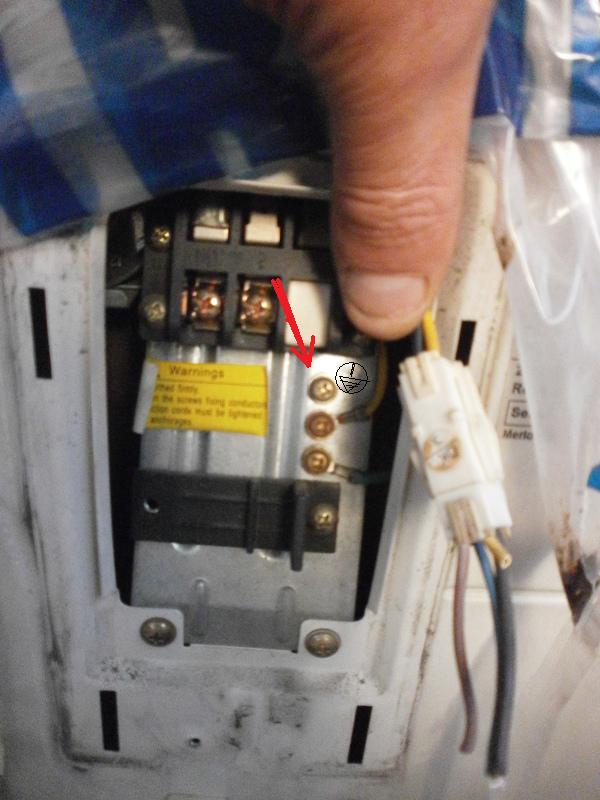

a quella che devo collegare? ECCO LA MORSETTIERA IN QUESTIONE:



Non ci capisco più nulla...

ho trovato nel coperchio dello split un altro schema elettrico (così ora sono due,tanto per impazzire ancora meglio...

ecco gli schemi:

SCHEMA sul coperchio dell'UNITA' ESTERNA:

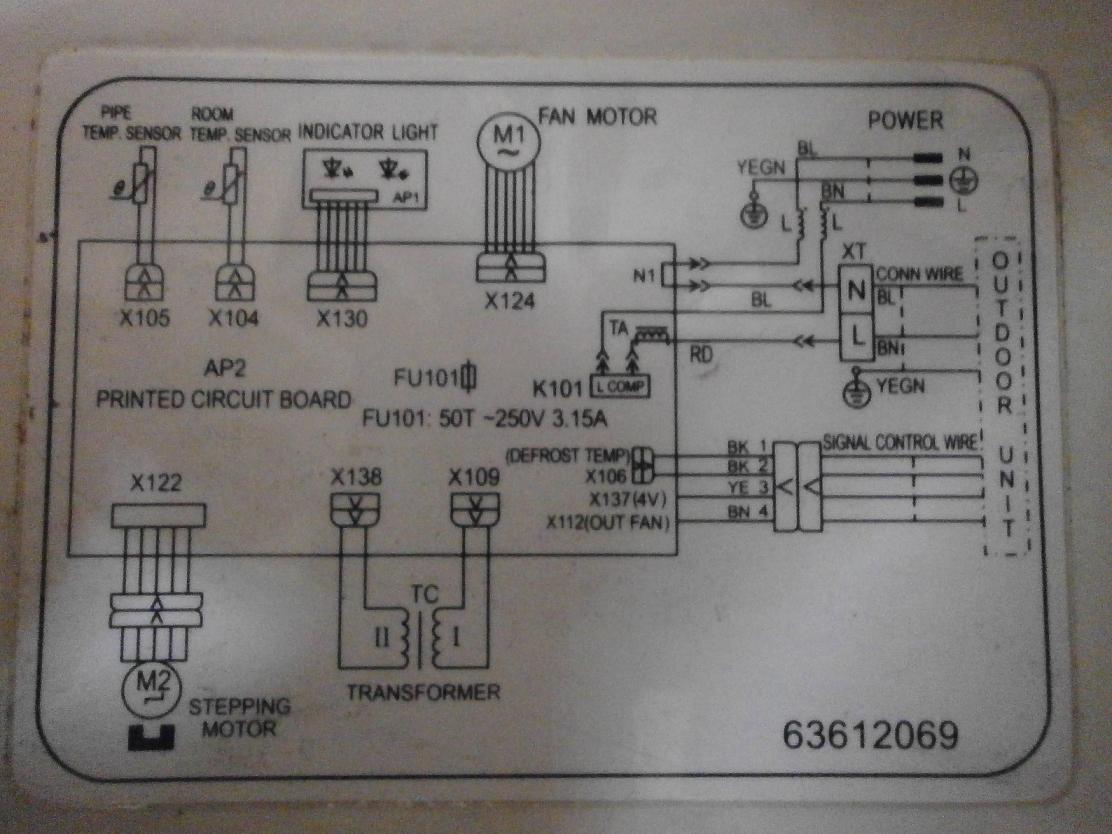

SCHEMA sullo SPLIT:



HELP ME PLEASE !



i tubi li hanno lasciati nel muro della casa...

mi hanno regalato solo le unità...

ma dove si collegano al motore ci sono 2 bulloni, come fossero rubinetti.(immagino l'abbiano chiuso da lì)



perdonami,Fla, ma non ho capito cosa intendi esattamente..

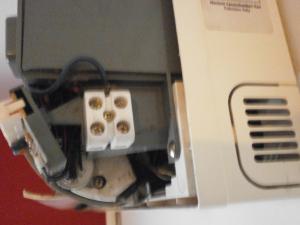

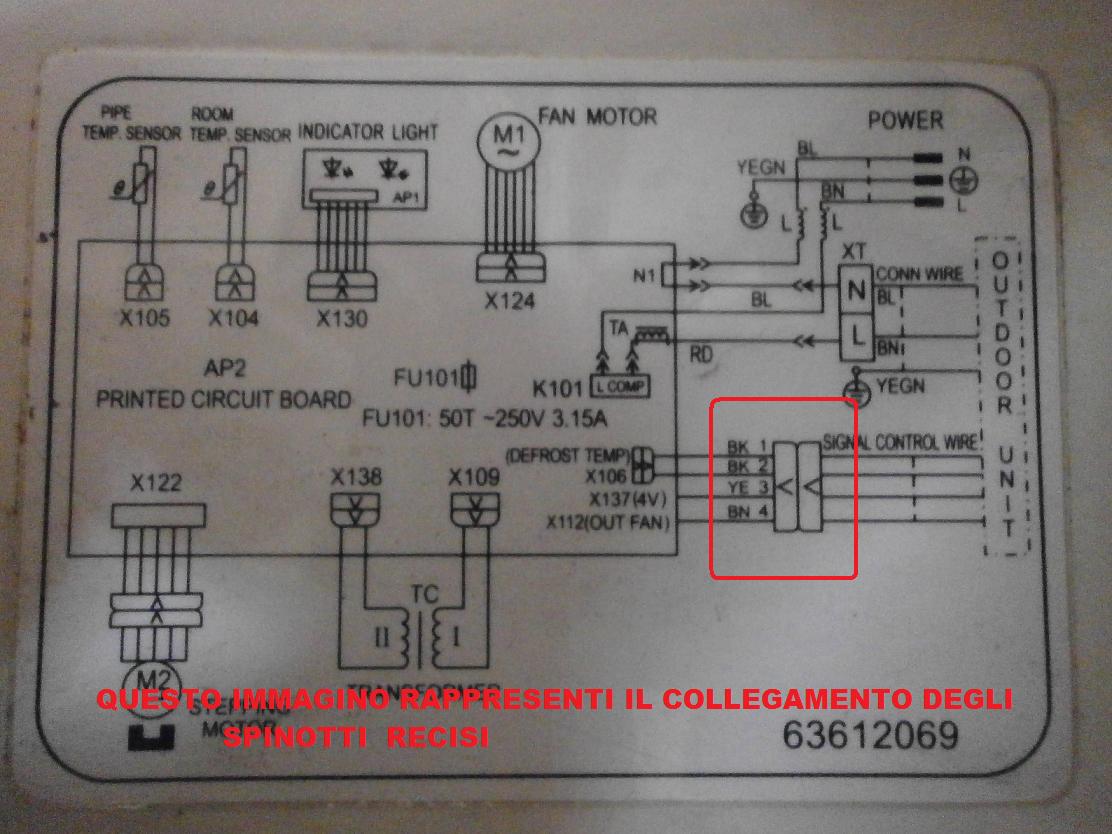

nello split abbiamo lo spinotto decapitato che recava 4 fili (il quale suppongo si riunisca all'analogo sull unità esterna), e una morsettiera

idem sull unità esterna (spinotto 4 fili reciso) e morsettiera

ho guardato anche dentro allo split con la torcia,ma altre morsettiere stavolta non ve ne sono davvero.



io lo schema non riesco a decifrarlo in realtà..

ne capisco solo qualcosa.(forse)



sii paziente, Fla.

se mi spieghi sullo schema capisco meno.

sulle foto capisco di più.

io dovrei dunque primariamente portare la 220v a questo morsetto sullo split?



e sempre a quel morsetto collegare altri fili che portano la 220 al motore su questo morsetto?



(mentre la fantomatica seconda morsettiera dovrebbe essere lo spinotto decapitato presente sia sullo split che sul motore, che va solo ripristinato seguendo i colori)

finora è giusto?

e per la terra?

collego questo che c'è sullo split (filo di terra reciso)



con questo sul motore?



non potrebbe essere sempre la stessa, collegata in questo modo?



perchè sinceramente sullo splitt altre morsettiere non ne vedo

(immagino dovrebbe trovarsi sotto ai coperchi, come quella in figura; non credo sia nascosta sotto al corpo radiante...) (tra l'altro ho guardato anche all'interno con la pila, e morsettiere non ne vedo)



è il display delle spie



i fili dello splitter vanno dentro, ma dovrei vivisezionare lo split per arrivare a dove sono collegati (non credo mettano una morsettiera che per raggiungerla devi smontare addirittura il corpo radiante..)

è anche vero però che dovrebbe esserci un fusibile, e nemmeno questo si vede (come se fosse veramente all'interno)

dal morsetto bianco escono 2 fili, solo che dalla foto non si vede bene il secondo (sono premio nobel per la fotografia)

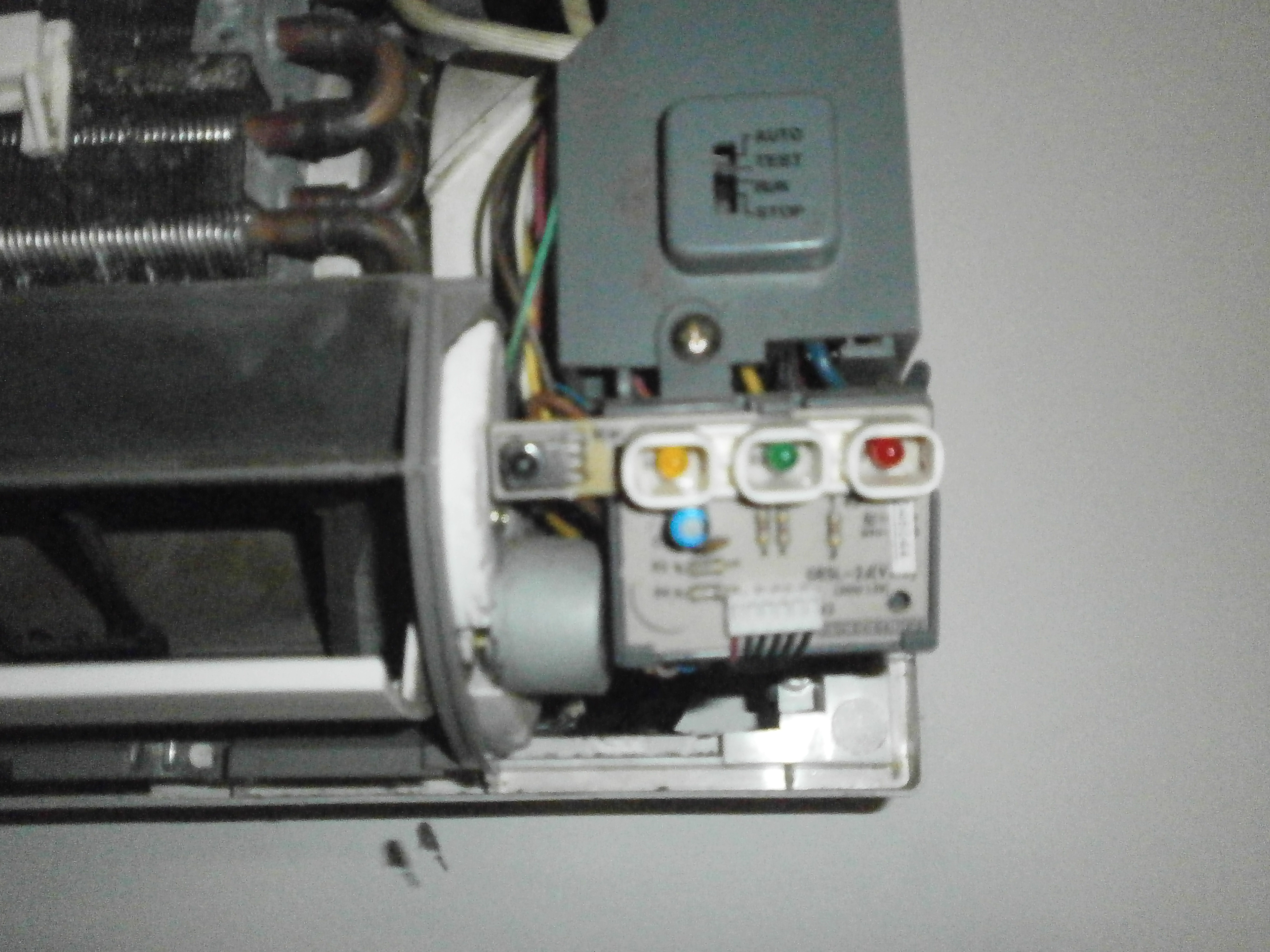

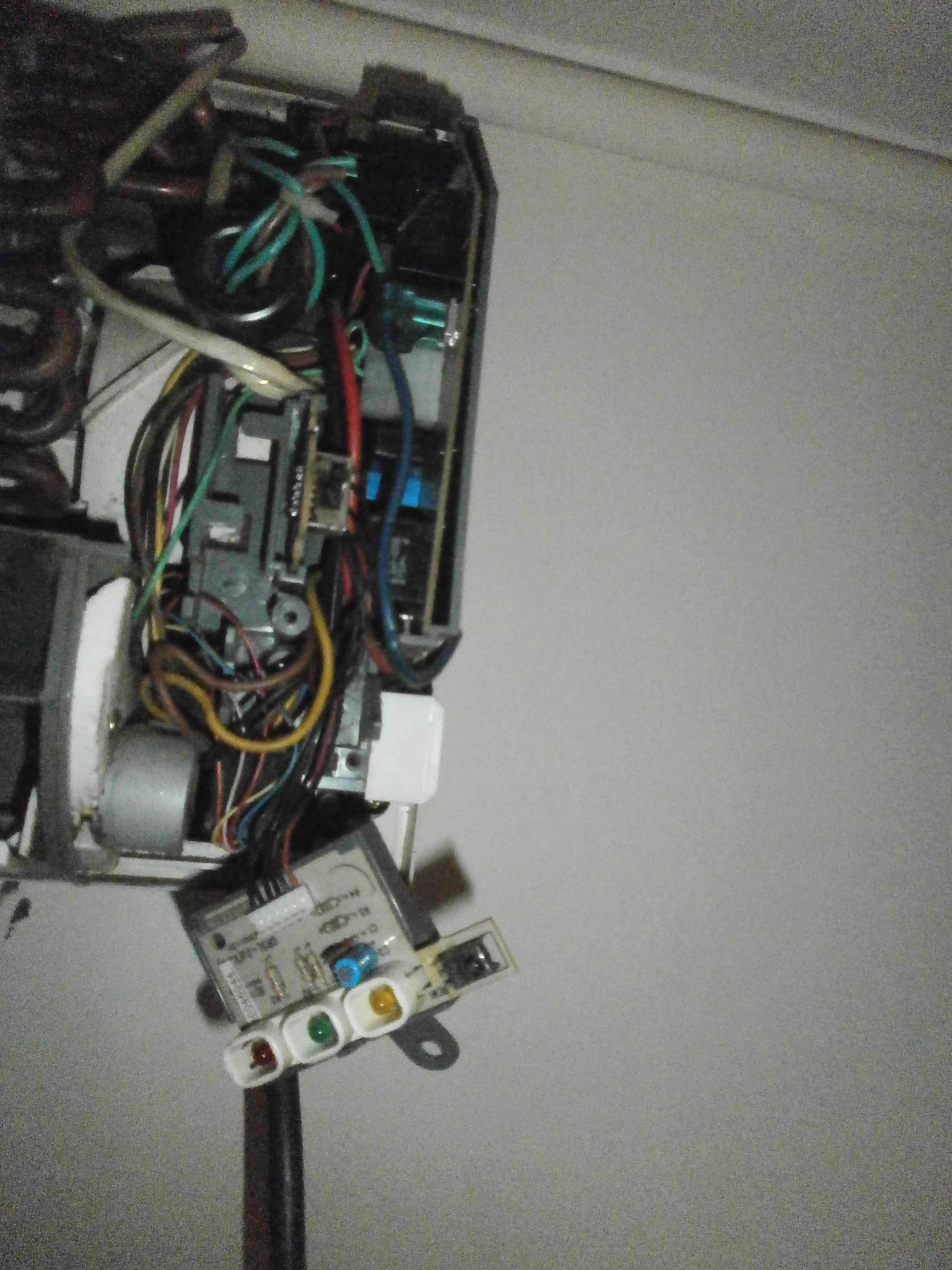

pensando che effettivamente il fusibile debba essere raggiungibile, ho smontato l'unica cosa che mi pareva plausibile:

il display delle spie-

tolto quello si sfila la scheda elettronica..!!!

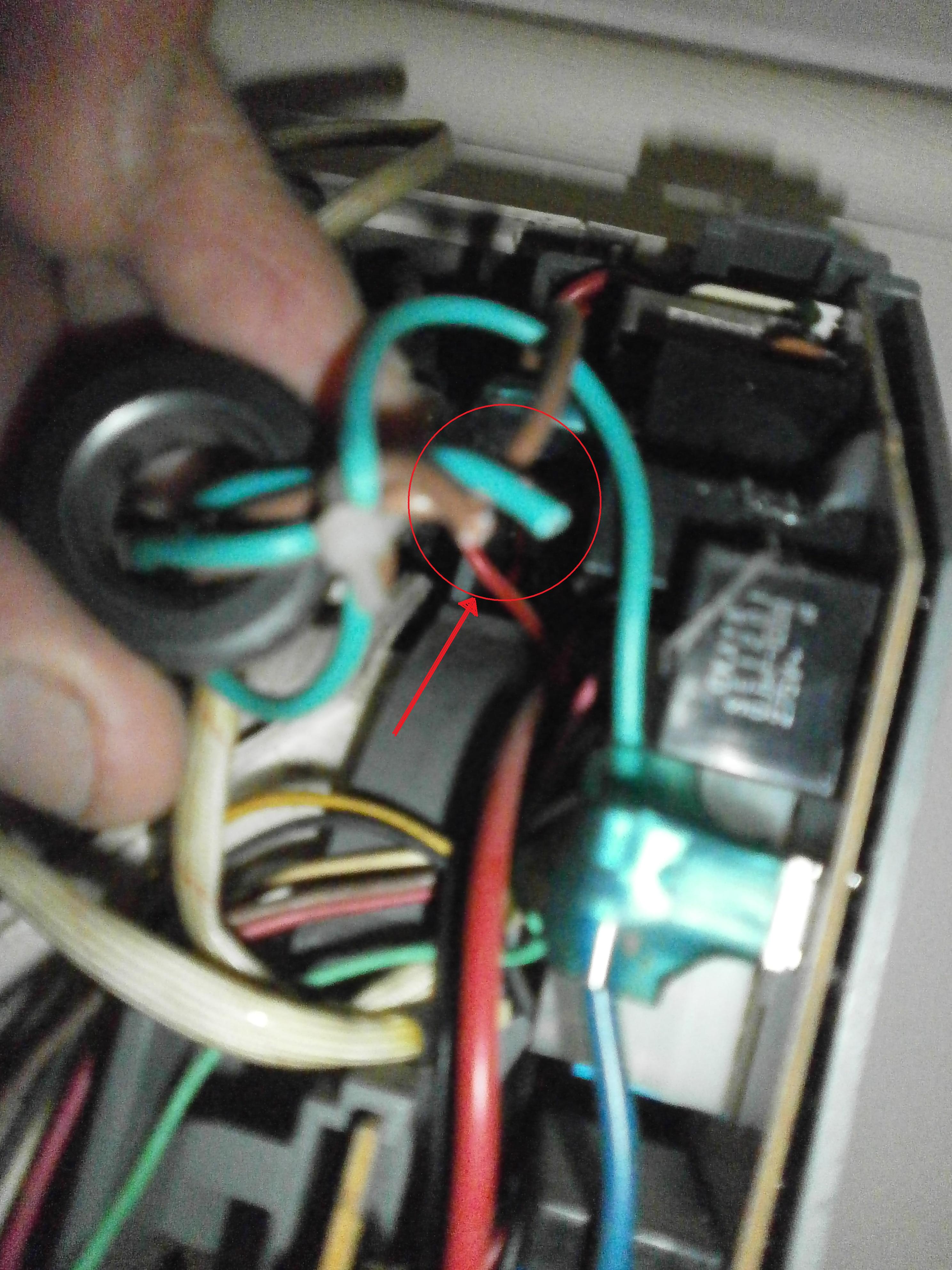

e in effetti oltre al fusibile ho trovato altri 2 fili decapitati!!

(dovrei decapitare il mio amico che mi ha regalato il condizionatore...)

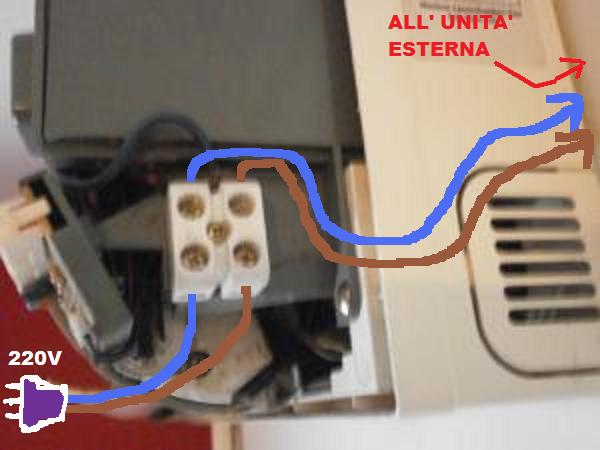

dunque a questo punto immagino che il collegamento debba essere fatto così:

-1- la corrente la porto alla morsettiera dello split-

-2- i 2 fili decapitati che ho trovato li allungo e porto la corrente alla morsettiera presente nell'unità esterna.

è giusto?



Ostrega, hai ragione!

se per caso collego al contrario magari brucio tutto..

(già l'altra sera ho provato e faceva "BZZZZZ"...poi dopo mezz'ora è saltata la corrente)

ma avevo collegato in pratica solo la corrente sulla morsettiera dell'unità esterna, e dopo che è saltata ho rialzato il contatore e non saltava più-

siccome ho visto che nello schema dell unità esterna fusibili non ce ne sono, posso quasi escludere di aver bruciato tutto, altrimenti quando tentavo di rialzare il contatore saltava di nuovo.

se c'era un fusibile bruciato quando riattaccavo la corrente il BZZZZ non sarebbe ricominciato.

e se era tutto in corto la corrente saltava di nuovo.

invece è solo saltata, ma provando a riattaccarla per un istante il BZZZ riprendeva. (poi naturalmente ho staccato i fili..)

spero di non aver gremato tutto..

spero in una conferma di Fla, in modo da poterlo provare .



SI

i fili che vanno alla morsettiera bianca effettivamente sono uno ROSSO e uno BLU.

che dici, provo?
